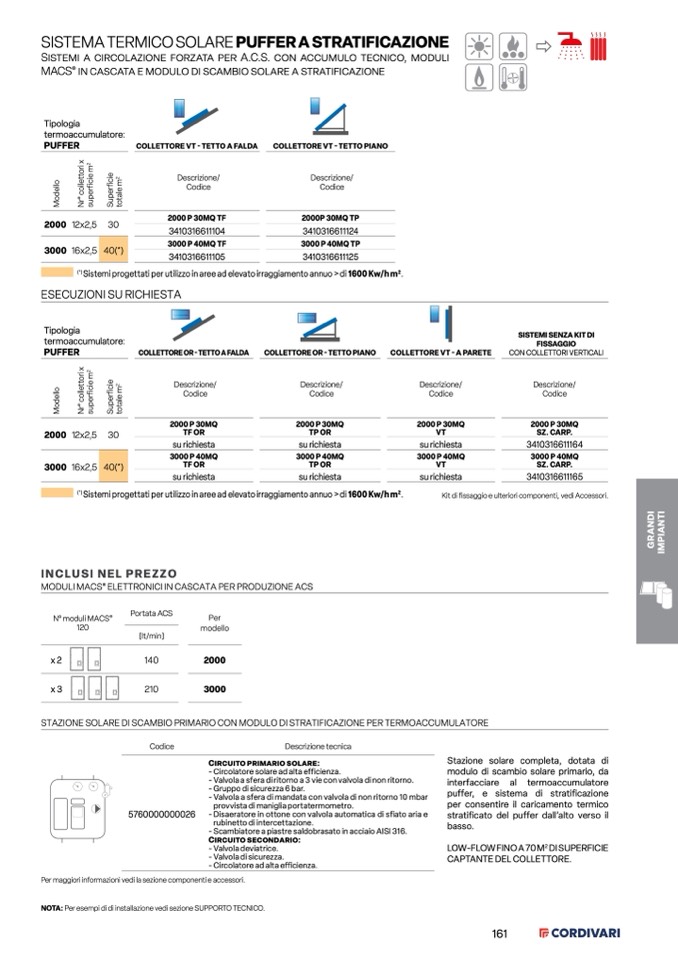

SISTEMA TERMICO SOLARE PUFFER A STRATIFICAZIONE
Sistemi a circolazione forzata per A.C.S. con accumulo tecnico, moduli
MACS
®
in cascata e modulo di scambio solare a stratificazione
Tipologia
termoaccumulatore:
PUFFER
2000 12x2,5 30
3000 16x2,5 40(*)
COLLETTORE VT - TETTO A FALDA
Descrizione/
Codice
2000 P 30MQ TF
3410316611104
3000 P 40MQ TF
3410316611105
COLLETTORE VT - TETTO PIANO
Descrizione/
Codice
2000P 30MQ TP
3410316611124
3000 P 40MQ TP
3410316611125
(*)
Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m
2
.
ESECUZIONI SU RICHIESTA
Tipologia
termoaccumulatore:
PUFFER
2000 12x2,5 30
3000 16x2,5 40(*)
COLLETTORE OR - TETTO A FALDA
Descrizione/
Codice
2000 P 30MQ
TF OR
su richiesta
3000 P 40MQ
TF OR
su richiesta
COLLETTORE OR - TETTO PIANO
Descrizione/
Codice
2000 P 30MQ
TP OR
su richiesta
3000 P 40MQ
TP OR
su richiesta
COLLETTORE VT - A PARETE
Descrizione/
Codice
2000 P 30MQ
VT
su richiesta
3000 P 40MQ
VT
su richiesta
SISTEMI SENZA KIT DI
FISSAGGIO
CON COLLETTORI VERTICALI
Descrizione/
Codice
2000 P 30MQ
SZ. CARP.
3410316611164
3000 P 40MQ
SZ. CARP.
3410316611165
(*)
Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m
2
.
INCLUSI NEL PREZZO
MODULI MACS
®
ELETTRONICI IN CASCATA PER PRODUZIONE ACS
Kit di fissaggio e ulteriori componenti, vedi Accessori.
N° moduli MACS
®
120
x 2
x 3
Portata ACS
Per
[lt/min]
modello
140
2000
210
3000
STAZIONE SOLARE DI SCAMBIO PRIMARIO CON MODULO DI STRATIFICAZIONE PER TERMOACCUMULATORE
Codice
5760000000026
Descrizione tecnica
Circuito primario solare:
- Circolatore solare ad alta efficienza.
- Valvola a sfera di ritorno a 3 vie con valvola di non ritorno.
- Gruppo di sicurezza 6 bar.
- Valvola a sfera di mandata con valvola di non ritorno 10 mbar
provvista di maniglia portatermometro.
- Disaeratore in ottone con valvola automatica di sfiato aria e
rubinetto di intercettazione.
- Scambiatore a piastre saldobrasato in acciaio AISI 316.
Circuito secondario:
- Valvola deviatrice.
- Valvola di sicurezza.
- Circolatore ad alta efficienza.
Stazione solare completa, dotata di
modulo di scambio solare primario, da
interfacciare al termoaccumulatore
puffer, e sistema di stratificazione
per consentire il caricamento termico
stratificato del puffer dall’alto verso il
basso.
LOW-FLOW FINO A 70 M
2
DI SUPERFICIE
CAPTANTE DEL COLLETTORE.
Per maggiori informazioni vedi la sezione componenti e accessori.
NOTA: Per esempi di di installazione vedi sezione SUPPORTO TECNICO.
