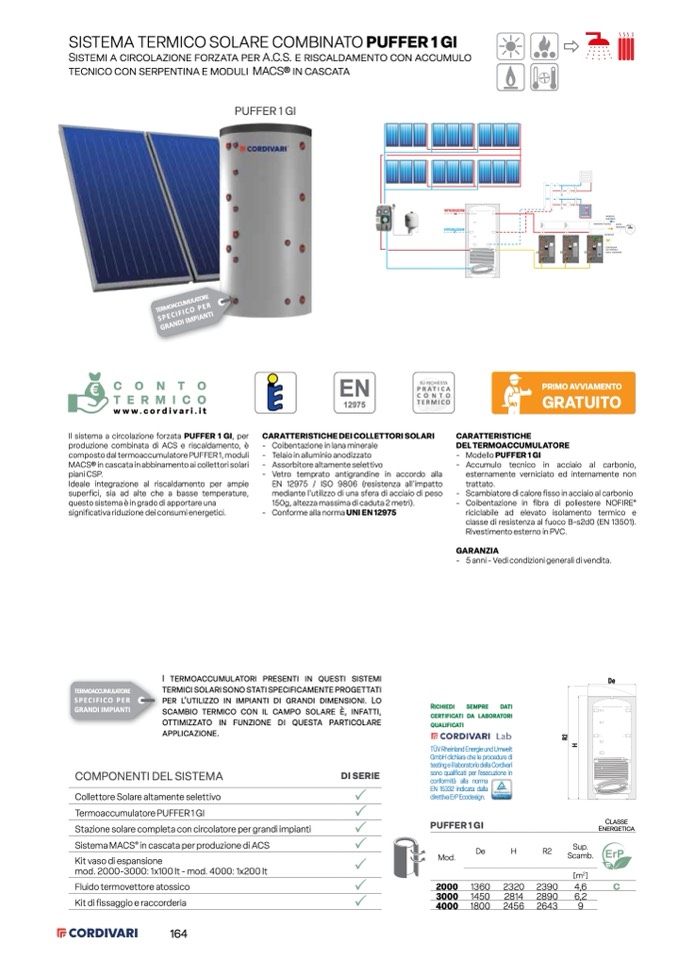

SISTEMA TERMICO SOLARE COMBINATO PUFFER 1 GI
Sistemi a circolazione forzata per A.C.S. e riscaldamento con accumulo
tecnico con serpentina e moduli MACS® in cascata
www.cordivari.it
Il sistema a circolazione forzata PUFFER 1 GI, per
produzione combinata di ACS e riscaldamento, è
composto dal termoaccumulatore PUFFER 1, moduli
MACS® in cascata in abbinamento ai collettori solari
pianiCSP.
-
Ideale integrazione al riscaldamento per ampie
superfici, sia ad alte che a basse temperature,
questo sistema è in grado di apportare una
significativa riduzione dei consumi energetici.
-
-
-
Telaio in alluminio anodizzato
Assorbitore altamente selettivo
Vetro temprato antigrandine in accordo alla
EN 12975 / ISO 9806 (resistenza all’impatto
mediante l’utilizzo di una sfera di acciaio di peso
150g, altezza massima di caduta 2 metri).
Conforme alla norma UNI EN 12975
PUFFER 1 GI
C
O
N
TO
TERMICO
12975
TERMICO
EN
PRATICA
CONTO
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
I termoaccumulatori presenti in questi sistemi
termici solari sono stati specificamente progettati
per l’utilizzo in impianti di grandi dimensioni. Lo
scambio termico con il campo solare è, infatti,
ottimizzato in funzione di questa particolare
applicazione.
Richiedi sempre dati
certificati da laboratori
qualificati
TÜV Rheinland Energie und Umwelt
GmbH dichiara che le procedure di
testing e il laboratorio della Cordivari
sono qualificati per l’esecuzione in
conformità alla norma
EN 15332 indicata dalla
direttiva ErP Ecodesign.
PUFFER 1 GI
De
Classe
Energetica
C
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
Termoaccumulatore PUFFER 1 GI
Stazione solare completa con circolatore per grandi impianti
Sistema MACS
®
in cascata per produzione di ACS
Kit vaso di espansione
mod. 2000-3000: 1x100 lt - mod. 4000: 1x200 lt
Fluido termovettore atossico
Kit di fissaggio e raccorderia
DI SERIE
De
H
R2
Sup.
Scamb.
164
SU RICHIESTA
INTEGRAZIONE
INTEGRAZIONE
INGRESSO
SANITARIO
SENSORE DI FLUSSO
RICIRCOLO
CENTRALINA
ELETTRONICA
MACS
®
CORDIVARI
PRIMO AVVIAMENTO
GRATUITO
CARATTERISTICHE
DEL TERMOACCUMULATORE
- Modello PUFFER 1 GI
- Accumulo tecnico in acciaio al carbonio,
esternamente verniciato ed internamente non
trattato.
- Scambiatore di calore fisso in acciaio al carbonio
- Coibentazione in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico e
classe di resistenza al fuoco B-s2d0 (EN 13501).
Rivestimento esterno in PVC.
GARANZIA
- 5 anni - Vedi condizioni generali di vendita.
Mod.
2000 1360
3000 1450
4000 1800
[m
2
]
4,6
2814 2890
6,2
2456 2643
9
2320 2390
USCITA
SANITARIO
M
M
T
B
E
R
O
M
O
L A
L
C
C
I
U
MT U
O
L
A
R
T
O
E
R
E
SPECIFICO PER
GRANDI IMPIANTII
T
B
E
R
O
M
O
L A
L
C
C
I
U
MT U
O
L
A
R
T
O
E
R
E
SPECIFICO PER
GRANDI IMPIANTII
