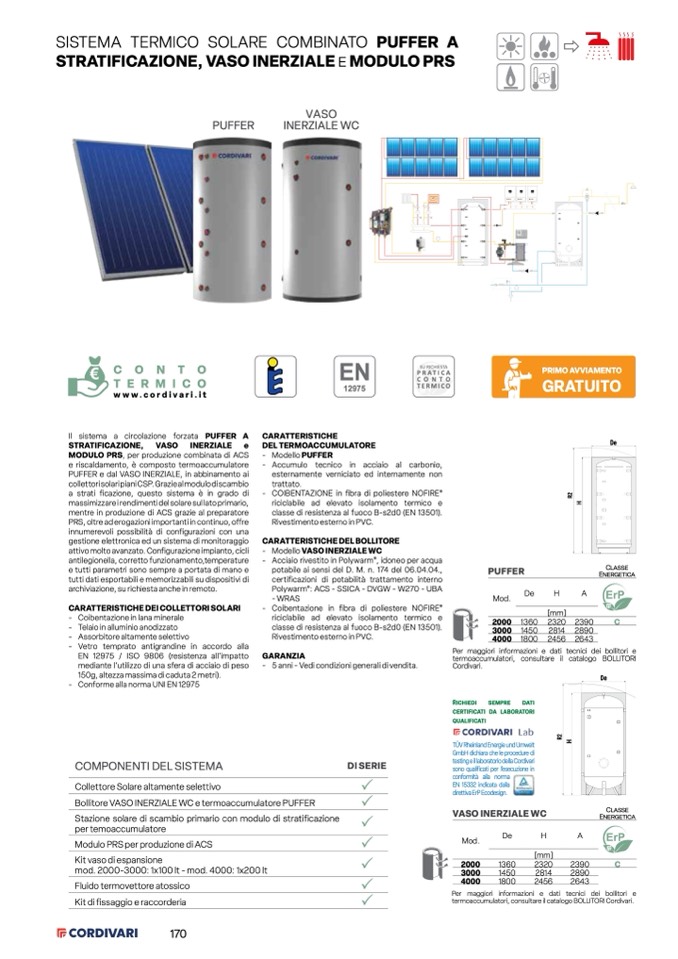

SISTEMA TERMICO SOLARE COMBINATO PUFFER A
STRATIFICAZIONE, VASO INERZIALE e MODULO PRS
C O N T O
T E R M I C O
www.cordivari.it
EN
PRATICA
12975
CARATTERISTICHE
DEL TERMOACCUMULATORE
- Modello PUFFER
- Accumulo tecnico in acciaio al carbonio,
esternamente verniciato ed internamente non
trattato.
- COIBENTAZIONE in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico e
classe di resistenza al fuoco B-s2d0 (EN 13501).
Rivestimento esterno in PVC.
CARATTERISTICHE DEL BOLLITORE
- Modello VASO INERZIALE WC
- Acciaio rivestito in Polywarm
®
, idoneo per acqua
potabile ai sensi del D. M. n. 174 del 06.04.04.,
certificazioni di potabilità trattamento interno
Polywarm
®
: ACS - SSICA - DVGW - W270 - UBA
- WRAS
- Coibentazione in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico e
classe di resistenza al fuoco B-s2d0 (EN 13501).
Rivestimento esterno in PVC.
GARANZIA
Il sistema a circolazione forzata PUFFER A
STRATIFICAZIONE, VASO INERZIALE e
MODULO PRS, per produzione combinata di ACS
e riscaldamento, è composto termoaccumulatore
PUFFER e dal VASO INERZIALE, in abbinamento ai
collettori solari piani CSP. Grazie al modulo di scambio
a strati ficazione, questo sistema è in grado di
massimizzare i rendimenti del solare sul lato primario,
mentre in produzione di ACS grazie al preparatore
PRS, oltre ad erogazioni importanti in continuo, offre
innumerevoli possibilità di configurazioni con una
gestione elettronica ed un sistema di monitoraggio
attivo molto avanzato. Configurazione impianto, cicli
antilegionella, corretto funzionamento,temperature
e tutti parametri sono sempre a portata di mano e
tutti dati esportabili e memorizzabili su dispositivi di
archiviazione, su richiesta anche in remoto.
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
- Telaio in alluminio anodizzato
- Assorbitore altamente selettivo
- Vetro temprato antigrandine in accordo alla
EN 12975 / ISO 9806 (resistenza all’impatto
mediante l’utilizzo di una sfera di acciaio di peso
150g, altezza massima di caduta 2 metri).
- Conforme alla norma UNI EN 12975
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
PUFFER
Mod.
De
Classe
Energetica
Bollitore VASO INERZIALE WC e termoaccumulatore PUFFER
Stazione solare di scambio primario con modulo di stratificazione
per temoaccumulatore
DI SERIE
Richiedi sempre dati
certificati da laboratori
qualificati
TÜV Rheinland Energie und Umwelt
GmbH dichiara che le procedure di
testing e il laboratorio della Cordivari
sono qualificati per l’esecuzione in
conformità alla norma
EN 15332 indicata dalla
direttiva ErP Ecodesign.
VASO INERZIALE WC
De
Classe
Energetica
Modulo PRS per produzione di ACS
Kit vaso di espansione
mod. 2000-3000: 1x100 lt - mod. 4000: 1x200 lt
Fluido termovettore atossico
Kit di fissaggio e raccorderia
Mod.
De
H
A
170
PUFFER
VASO
INERZIALE WC
-
5 anni - Vedi condizioni generali di vendita.
3000 1450 2814 2890
4000 1800 2456 2643
Per maggiori informazioni e dati tecnici dei bollitori e
termoaccumulatori, consultare il catalogo BOLLITORI
Cordivari.
M
M
SU RICHIESTA
PRIMOAVVIAMENTO
GRATUITO
CONTO
TERMICO
2000
1360
3000
1450
4000
1800
[mm]
2320
2390
C
2814
2890
2456
2643
De
H
A
[mm]
2000 1360 2320 2390
C
Per maggiori informazioni e dati tecnici dei bollitori e
termoaccumulatori, consultare il catalogo BOLLITORI Cordivari.
R
2
H
H
R
2
