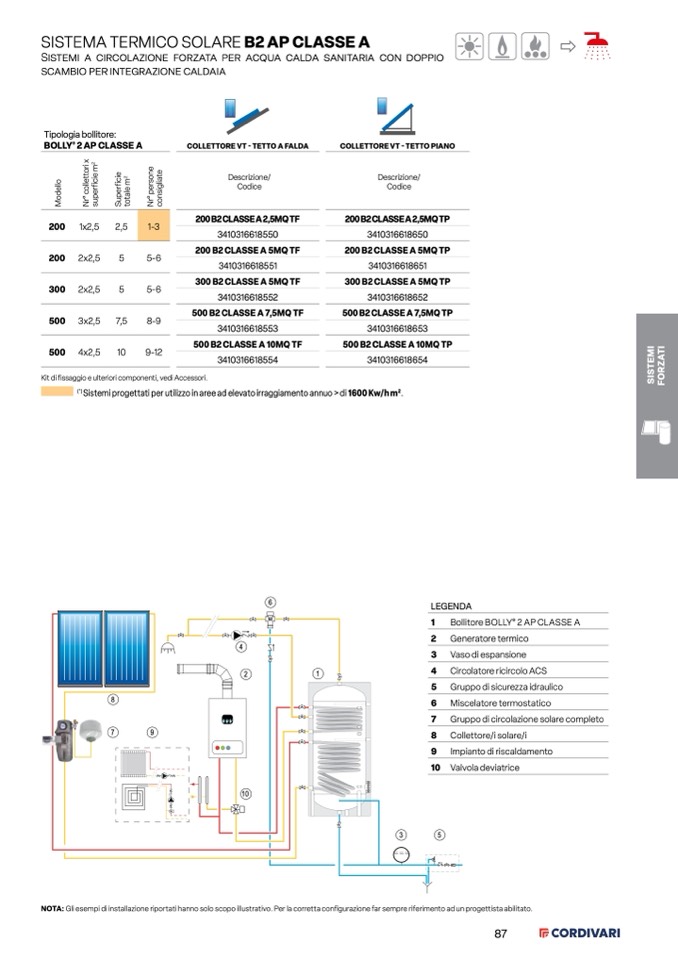

SISTEMA TERMICO SOLARE B2 AP CLASSE A

Sistemi a circolazione forzata per acqua calda sanitaria con doppio

scambio per integrazione caldaia

Tipologia bollitore:

BOLLY

®

2 AP CLASSE A

COLLETTORE VT - TETTO A FALDA

Descrizione/

Codice

200 B2 CLASSE A 2,5MQ TF

3410316618550

200 B2 CLASSE A 5MQ TF

3410316618551

300 B2 CLASSE A 5MQ TF

3410316618552

500 B2 CLASSE A 7,5MQ TF

3410316618553

500 B2 CLASSE A 10MQ TF

3410316618554

COLLETTORE VT - TETTO PIANO

Descrizione/

Codice

200 B2 CLASSE A 2,5MQ TP

3410316618650

200 B2 CLASSE A 5MQ TP

3410316618651

300 B2 CLASSE A 5MQ TP

3410316618652

500 B2 CLASSE A 7,5MQ TP

3410316618653

500 B2 CLASSE A 10MQ TP

3410316618654

200 1x2,5

200 2x2,5

300 2x2,5

500 3x2,5

500 4x2,5

2,5

5

5

7,5

10

1-3

5-6

5-6

8-9

9-12

Kit di fissaggio e ulteriori componenti, vedi Accessori.

(*)

Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m

2

.

8

7

9

6

4

2

1

10

LEGENDA

1 Bollitore BOLLY

®

2 AP CLASSE A

2 Generatore termico

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

7 Gruppo di circolazione solare completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

3

5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
