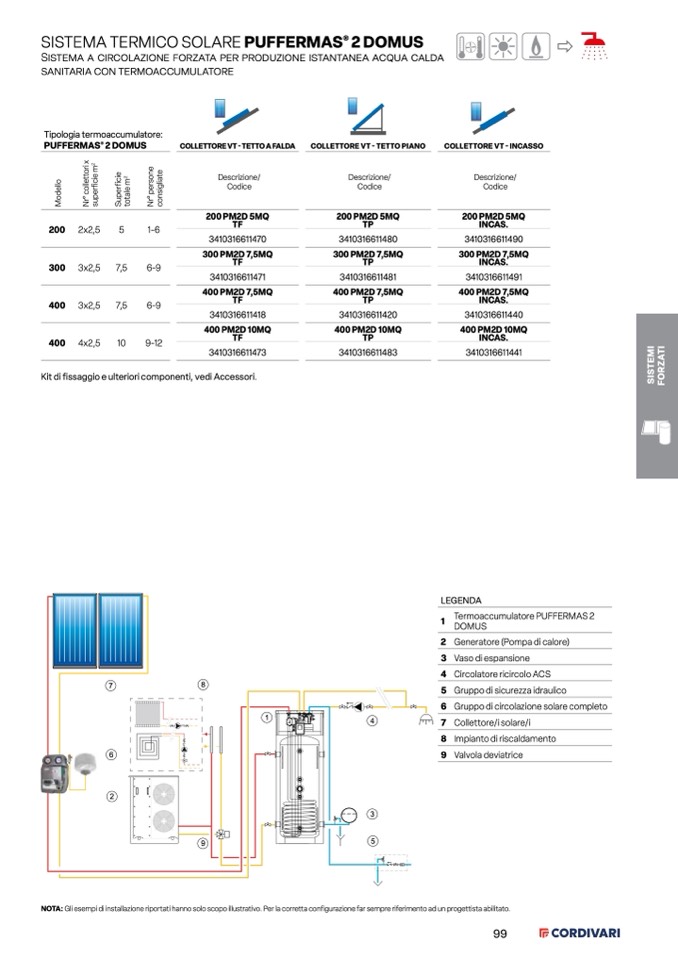

SISTEMA TERMICO SOLARE PUFFERMAS
®
2 DOMUS
Sistema a circolazione forzata per produzione istantanea acqua calda
sanitaria con termoaccumulatore
Tipologia termoaccumulatore:
PUFFERMAS
®
2 DOMUS
200 2x2,5
5
1-6
300 3x2,5 7,5
6-9
400 3x2,5 7,5
6-9
400 4x2,5
10
9-12
COLLETTORE VT - TETTO A FALDA
Descrizione/
Codice
200 PM2D 5MQ
TF
3410316611470
300 PM2D 7,5MQ
TF
3410316611471
400 PM2D 7,5MQ
TF
3410316611418
400 PM2D 10MQ
TF
3410316611473
COLLETTORE VT - TETTO PIANO
Descrizione/
Codice
200 PM2D 5MQ
TP
3410316611480
300 PM2D 7,5MQ
TP
3410316611481
400 PM2D 7,5MQ
TP
3410316611420
400 PM2D 10MQ
TP
3410316611483
COLLETTORE VT - INCASSO
Descrizione/
Codice
200 PM2D 5MQ
INCAS.
3410316611490
300 PM2D 7,5MQ
INCAS.
3410316611491
400 PM2D 7,5MQ
INCAS.
3410316611440
400 PM2D 10MQ
INCAS.
3410316611441
Kit di fissaggio e ulteriori componenti, vedi Accessori.
7
8
LEGENDA
1
Termoaccumulatore PUFFERMAS 2
DOMUS
2 Generatore (Pompa di calore)
3 Vaso di espansione
4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
7 Collettore/i solare/i
8 Impianto di riscaldamento
9 Valvola deviatrice
6
2
9
1
4
3
5
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
