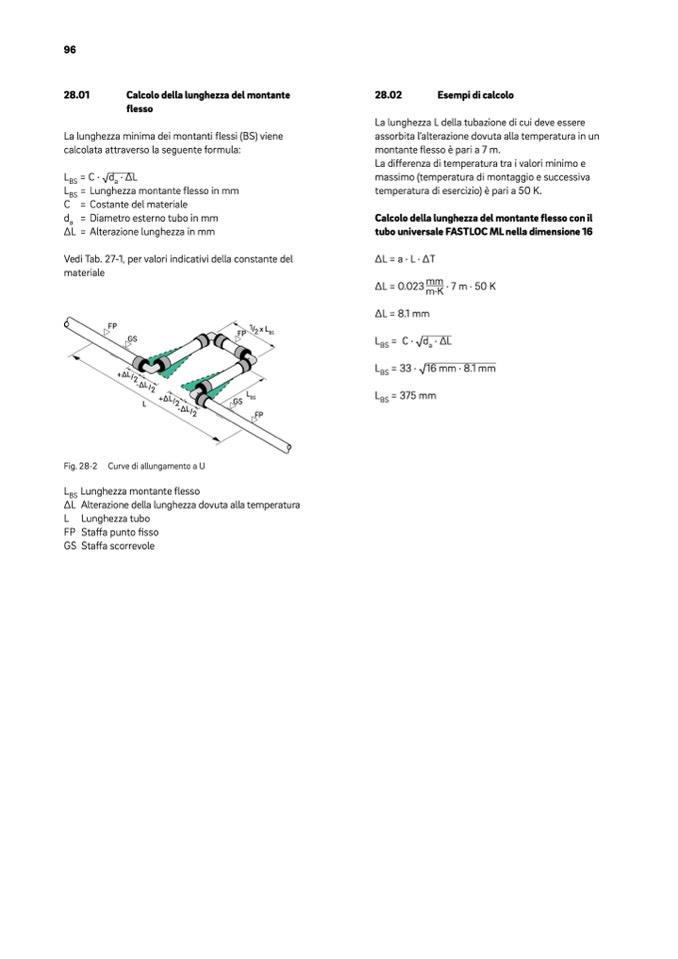

96

28.01

Calcolo della lunghezza del montante

flesso

La lunghezza minima dei montanti flessi (BS) viene

calcolata attraverso la seguente formula:

L

BS

= C · √d

a

· ΔL

L

BS

= Lunghezza montante flesso in mm

C = Costante del materiale

d

a

= Diametro esterno tubo in mm

ΔL = Alterazione lunghezza in mm

Vedi Tab. 27-1, per valori indicativi della constante del

materiale

28.02

Esempi di calcolo

La lunghezza L della tubazione di cui deve essere

assorbita l’alterazione dovuta alla temperatura in un

montante flesso è pari a 7 m.

La differenza di temperatura tra i valori minimo e

massimo (temperatura di montaggio e successiva

temperatura di esercizio) è pari a 50 K.

Calcolo della lunghezza del montante flesso con il

tubo universale FASTLOC ML nella dimensione 16

ΔL = a · L · ΔT

ΔL = 0.023

mm

· 7 m · 50 K

Fig. 28-2

Curve di allungamento a U

FP

L

FP

1/

2

x L

BS

GS

L

BS

FP

ΔL = 8.1 mm

L

BS

= C · √d

a

· ΔL

L

BS

= 33 · √16 mm · 8.1 mm

GS

+ΔL/

2

-ΔL/

2

+ΔL/

2

-ΔL/

2

L

= 375 mm

L

BS

Lunghezza montante flesso

ΔL Alterazionedellalunghezzadovutaallatemperatura

L Lunghezza tubo

FP Staffa punto fisso

GS Staffa scorrevole

BS

m·K
