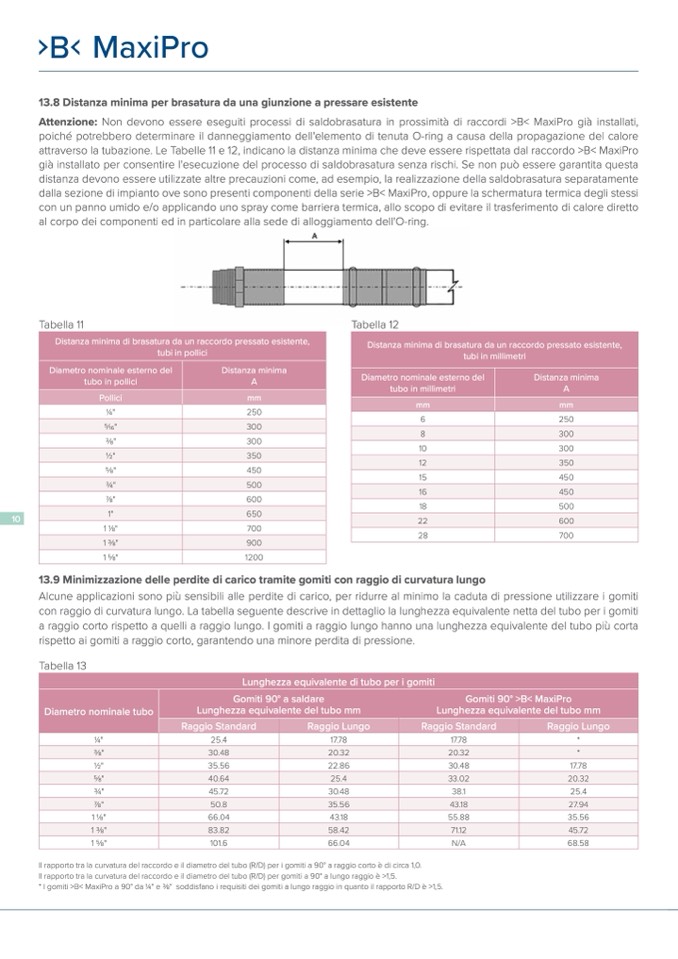

13.8 Distanza minima per brasatura da una giunzione a pressare esistente
Attenzione: Non devono essere eseguiti processi di saldobrasatura in prossimit
à di raccordi >B< MaxiPro già installati,
poich
é potrebbero determinare il danneggiamento dell'elemento di tenuta O-ring a causa della propagazione del calore
attraverso la tubazione. Le Tabelle 11 e 12, indicano la distanza minima che deve essere rispettata dal raccordo >B< MaxiPro
già installato per consentire l'esecuzione del processo di saldobrasatura senza rischi. Se non pu
ò essere garantita questa
distanza devono essere utilizzate altre precauzioni come, ad esempio, la realizzazione della saldobrasatura separatamente
dalla sezione di impianto ove sono presenti componenti della serie >B< MaxiPro, oppure la schermatura termica degli stessi
con un panno umido e/o applicando uno spray come barriera termica, allo scopo di evitare il trasferimento di calore diretto
al corpo dei componenti ed in particolare alla sede di alloggiamento dell'O-ring.
Tabella 11
1/4"
3/8"
5/8"
7/8"
1 1/8"
1 5/8"
Tabella 12
Distanza minima di brasatura da un raccordo pressato esistente,
tubi in pollici
Diametro nominale esterno del
tubo in pollici
Distanza minima
A
Pollici
mm
Distanza minima di brasatura da un raccordo pressato esistente,
tubi in millimetri
Diametro nominale esterno del
tubo in millimetri
Distanza minima
A
mm
mm
5/16"
300
8
300
1/2"
350
12
350
3/4"
500
16
450
1"
650
10
Tabella 13
250
300
450
600
700
1200
6
250
10
300
15
450
18
500
28
700
22
600
1 3/8"
900
13.9 Minimizzazione delle perdite di carico tramite gomiti con raggio di curvatura lungo
Alcune applicazioni sono pi
ù sensibili alle perdite di carico, per ridurre al minimo la caduta di pressione utilizzare i gomiti
con raggio di curvatura lungo. La tabella seguente descrive in dettaglio la lunghezza equivalente netta del tubo per i gomiti
a raggio corto rispetto a quelli a raggio lungo. I gomiti a raggio lungo hanno una lunghezza equivalente del tubo pi
ù corta
rispetto ai gomiti a raggio corto, garantendo una minore perdita di pressione.
Lunghezza equivalente di tubo per i gomiti
Diametro nominale tubo
Gomiti 90° a saldare
Lunghezza equivalente del tubo mm
Gomiti 90° >B< MaxiPro
Lunghezza equivalente del tubo mm
Raggio Standard
Raggio Lungo
Raggio Standard
Raggio Lungo
1/4"
1/2"
3/4"
1 1/8"
1 5/8"
25.4
35.56
45.72
66.04
101.6
17.78
22.86
30.48
43.18
66.04
17.78
30.48
38.1
55.88
N/A
*
17.78
25.4
35.56
68.58
3/8"
30.48
20.32
20.32
*
5/8"
40.64
25.4
33.02
20.32
7/8"
50.8
35.56
43.18
27.94
1 3/8"
83.82
58.42
71.12
45.72
Il rapporto tra la curvatura del raccordo e il diametro del tubo (R/D) per i gomiti a 90° a raggio corto è di circa 1,0.
Il rapporto tra la curvatura del raccordo e il diametro del tubo (R/D) per gomiti a 90° a lungo raggio è >1,5.
* I gomiti >B< MaxiPro a 90° da 1/4" e 3/8" soddisfano i requisiti dei gomiti a lungo raggio in quanto il rapporto R/D è >1,5.
