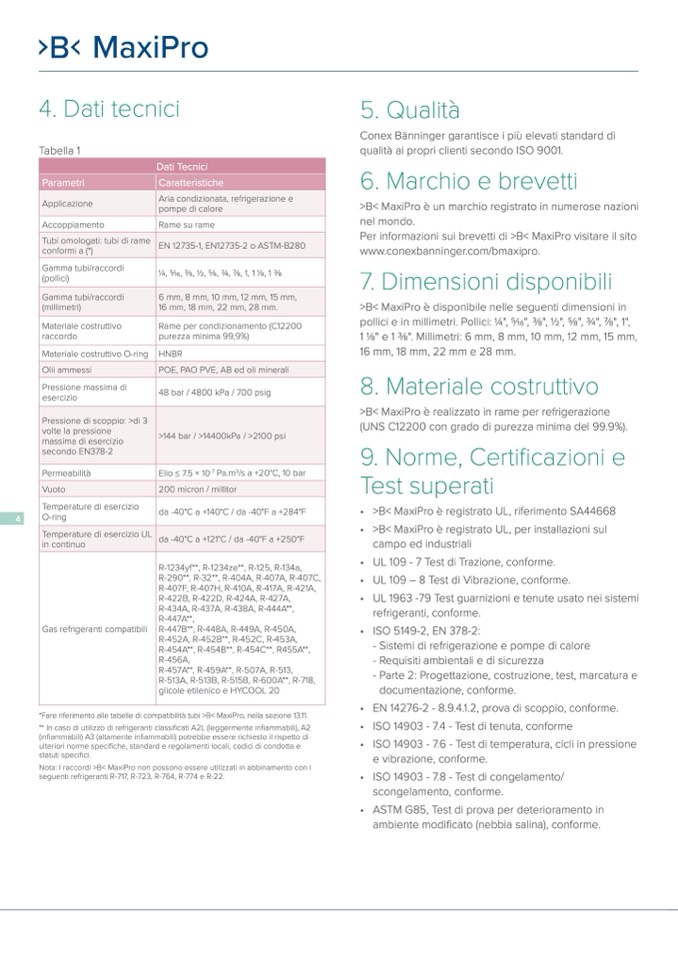

4. Dati tecnici
5. Qualit
à
Conex Bänninger garantisce i più elevati standard di
qualit
à ai propri clienti secondo ISO 9001.
6. Marchio e brevetti
>B< MaxiPro
è un marchio registrato in numerose nazioni
nel mondo.
Per informazioni sui brevetti di >B< MaxiPro visitare il sito
www.conexbanninger.com/bmaxipro.
7. Dimensioni disponibili
>B< MaxiPro
è disponibile nelle seguenti dimensioni in
pollici e in millimetri. Pollici: 1/4", 5/16", 3/8", 1/2", 5/8", 3/4", 7/8", 1",
1 1/8" e 1 3/8". Millimetri: 6 mm, 8 mm, 10 mm, 12 mm, 15 mm,
16 mm, 18 mm, 22 mm e 28 mm.
8. Materiale costruttivo
>B< MaxiPro
è realizzato in rame per refrigerazione
(UNS C12200 con grado di purezza minima del 99.9%).
9. Norme, Certificazioni e
Test superati
• >B< MaxiPro
è registrato UL, riferimento SA44668
• >B< MaxiPro
è registrato UL, per installazioni sul
campo ed industriali
• UL 109 - 7 Test di Trazione, conforme.
• UL 109 – 8 Test di Vibrazione, conforme.
• UL 1963 -79 Test guarnizioni e tenute usato nei sistemi
refrigeranti, conforme.
• ISO 5149-2, EN 378-2:
- Sistemi di refrigerazione e pompe di calore
- Requisiti ambientali e di sicurezza
- Parte 2: Progettazione, costruzione, test, marcatura e
documentazione, conforme.
• EN 14276-2 - 8.9.4.1.2, prova di scoppio, conforme.
• ISO 14903 - 7.4 - Test di tenuta, conforme
• ISO 14903 - 7.6 - Test di temperatura, cicli in pressione
e vibrazione, conforme.
• ISO 14903 - 7.8 - Test di congelamento/
scongelamento, conforme.
• ASTM G85, Test di prova per deterioramento in
ambiente modificato (nebbia salina), conforme.
Tabella 1
Accoppiamento
Gamma tubi/raccordi
(pollici)
Rame su rame
1/4, 5/16, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8, 1 3/8
Dati Tecnici
Parametri
Caratteristiche
Applicazione
Aria condizionata, refrigerazione e
pompe di calore
Tubi omologati: tubi di rame
conformi a (*)
EN 12735-1, EN12735-2 o ASTM-B280
Gamma tubi/raccordi
(millimetri)
6 mm, 8 mm, 10 mm, 12 mm, 15 mm,
16 mm, 18 mm, 22 mm, 28 mm.
Materiale costruttivo
raccordo
Rame per condizionamento (C12200
purezza minima 99,9%)
Materiale costruttivo O-ring
HNBR
Olii ammessi
POE, PAO PVE, AB ed oli minerali
Pressione massima di
esercizio
48 bar / 4800 kPa / 700 psig
Pressione di scoppio: >di 3
volte la pressione
massima di esercizio
secondo EN378-2
>144 bar / >14400kPa / >2100 psi
Permeabilità
Elio ≤ 7.5 × 10
-7
Pa.m
3
/s a +20°C, 10 bar
Vuoto
200 micron / millitor
Temperature di esercizio
O-ring
da -40°C a +140°C / da -40°F a +284°F
Temperature di esercizio UL
in continuo
da -40°C a +121°C / da -40°F a +250°F
Gas refrigeranti compatibili
R-1234yf**, R-1234ze**, R-125, R-134a,
R-290**, R-32**, R-404A, R-407A, R-407C,
R-407F, R-407H, R-410A, R-417A, R-421A,
R-422B, R-422D, R-424A, R-427A,
R-434A, R-437A, R-438A, R-444A**,
R-447A**,
R-447B**, R-448A, R-449A, R-450A,
R-452A, R-452B**, R-452C, R-453A,
R-454A**, R-454B**, R-454C**, R455A**,
R-456A,
R-457A**, R-459A**, R-507A, R-513,
R-513A, R-513B, R-515B, R-600A**, R-718,
glicole etilenico e HYCOOL 20
4
*Fare riferimento alle tabelle di compatibilit
à tubi >B< MaxiPro, nella sezione 13.11.
** In caso di utilizzo di refrigeranti classificati A2L (leggermente infiammabili), A2
(infiammabili) A3 (altamente infiammabili) potrebbe essere richiesto il rispetto di
ulteriori norme specifiche, standard e regolamenti locali, codici di condotta e
statuti specifici.
Nota: I raccordi >B< MaxiPro non possono essere utilizzati in abbinamento con i
seguenti refrigeranti R-717, R-723, R-764, R-774 e R-22.
