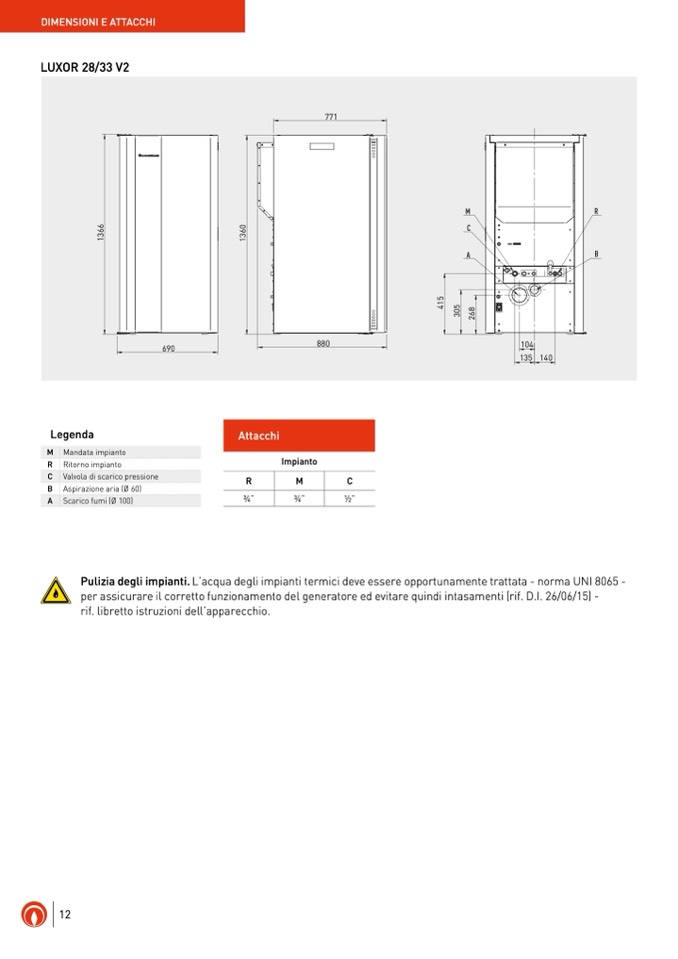

DIMENSIONI E ATTACCHI

LUXOR 28/33 V2

Legenda

Attacchi

M Mandata impianto

R Ritorno impianto

C Valvola di scarico pressione

B Aspirazione aria (Ø 60)

A Scarico fumi (Ø 100)

Impianto

R

M

C

3⁄4”

3⁄4”

1⁄2”

12

690

880

104

135 140

771

4

1

5

3

0

5

2

6

8

1

3

6

6

1

3

6

0

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -

per assicurare il corretto funzionamento del generatore ed evitare quindi intasamenti (rif. D.I. 26/06/15) -

rif. libretto istruzioni dell’apparecchio.
