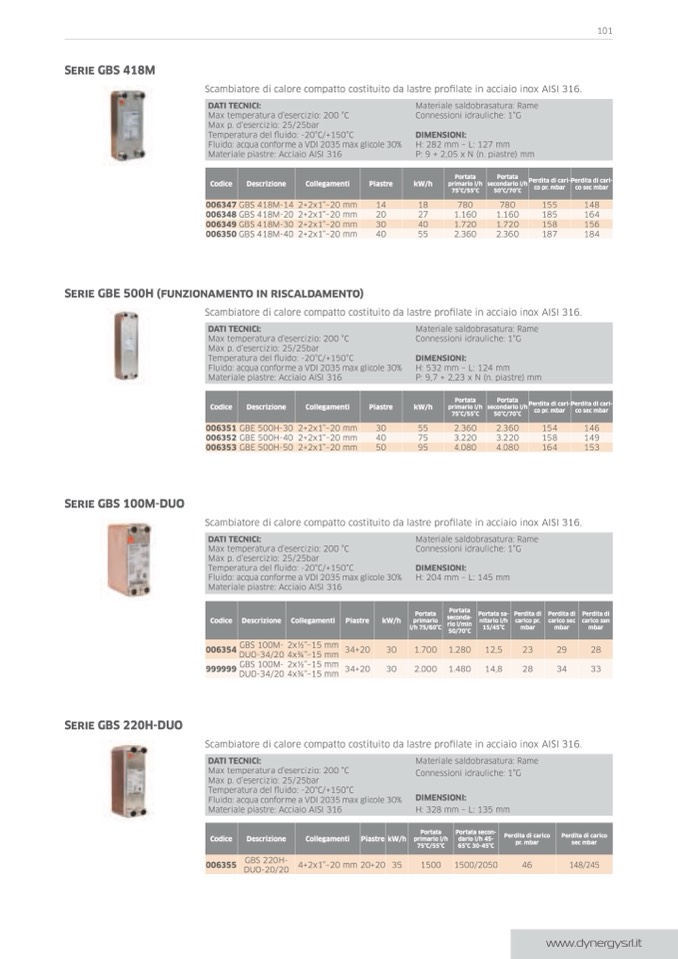

serie Gbs 418m

Scambiatore di calore compatto costituito da lastre profilate in acciaio inox AISI 316.

serie Gbe 500H (funzionamento in riscaldamento)

101

Dati tecnici:

Max temperatura d’esercizio: 200 °C

Max p. d’esercizio: 25/25bar

Temperatura del fluido: -20°C/+150°C

Fluido: acqua conforme a VDI 2035 max glicole 30%

Materiale piastre: Acciaio AISI 316

Materiale saldobrasatura: Rame

Connessioni idrauliche: 1”G

Dimensioni:

H: 282 mm – L: 127 mm

P: 9 + 2,05 x N (n. piastre) mm

codice

Descrizione

collegamenti

piastre

kW/h

portata

primario l/h

75°c/55°c

portata

secondario l/h

50°c/70°c

perdita di cari-

co pr. mbar

perdita di cari-

co sec mbar

006347

GBS 418M-14

2+2x1”–20 mm

14

18

780

780

155

148

006348

GBS 418M-20

2+2x1”–20 mm

20

27

1.160

1.160

185

164

006349

GBS 418M-30

2+2x1”–20 mm

30

40

1.720

1.720

158

156

006350

GBS 418M-40

2+2x1”–20 mm

40

55

2.360

2.360

187

184

Scambiatore di calore compatto costituito da lastre profilate in acciaio inox AISI 316.

Dati tecnici:

Max temperatura d’esercizio: 200 °C

Max p. d’esercizio: 25/25bar

Temperatura del fluido: -20°C/+150°C

Fluido: acqua conforme a VDI 2035 max glicole 30%

Materiale piastre: Acciaio AISI 316

Materiale saldobrasatura: Rame

Connessioni idrauliche: 1”G

Dimensioni:

H: 532 mm – L: 124 mm

P: 9,7 + 2,23 x N (n. piastre) mm

codice

Descrizione

collegamenti

piastre

kW/h

portata

primario l/h

75°c/55°c

portata

secondario l/h

50°c/70°c

perdita di cari-

co pr. mbar

perdita di cari-

co sec mbar

006351

GBE 500H-30

2+2x1”–20 mm

30

55

2.360

2.360

154

146

006352

GBE 500H-40

2+2x1”–20 mm

40

75

3.220

3.220

158

149

006353

GBE 500H-50

2+2x1”–20 mm

50

95

4.080

4.080

164

153

serie Gbs 100m-Duo

serie Gbs 220H-Duo

Scambiatore di calore compatto costituito da lastre profilate in acciaio inox AISI 316.

Dati tecnici:

Max temperatura d’esercizio: 200 °C

Max p. d’esercizio: 25/25bar

Temperatura del fluido: -20°C/+150°C

Fluido: acqua conforme a VDI 2035 max glicole 30%

Materiale piastre: Acciaio AISI 316

Materiale saldobrasatura: Rame

Connessioni idrauliche: 1”G

Dimensioni:

H: 204 mm – L: 145 mm

codice

Descrizione

collegamenti

piastre

kW/h

portata

primario

l/h 75/60°c

portata

seconda-

rio l/min

50/70°c

portata sa-

nitario l/h

15/45°c

perdita di

carico pr.

mbar

perdita di

carico sec

mbar

perdita di

carico san

mbar

006354

GBS 100M-

DuO-34/20

2x1⁄2”–15 mm

4x3⁄4”–15 mm

34+20

30

1.700

1.280

12,5

23

29

28

999999

GBS 100M-

DuO-34/20

2x1⁄2”–15 mm

4x3⁄4”–15 mm

34+20

30

2.000

1.480

14,8

28

34

33

Scambiatore di calore compatto costituito da lastre profilate in acciaio inox AISI 316.

Dati tecnici:

Max temperatura d’esercizio: 200 °C

Max p. d’esercizio: 25/25bar

Temperatura del fluido: -20°C/+150°C

Fluido: acqua conforme a VDI 2035 max glicole 30%

Materiale piastre: Acciaio AISI 316

Materiale saldobrasatura: Rame

Connessioni idrauliche: 1”G

Dimensioni:

H: 328 mm – L: 135 mm

codice

Descrizione

collegamenti

piastre

kW/h

portata

primario l/h

75°c/55°c

portata secon-

dario l/h 45-

65°C 30-45°C

perdita di carico

pr. mbar

perdita di carico

sec mbar

006355

GBS 220H-

DuO-20/20

4+2x1”–20 mm

20+20

35

1500

1500/2050

46

148/245
