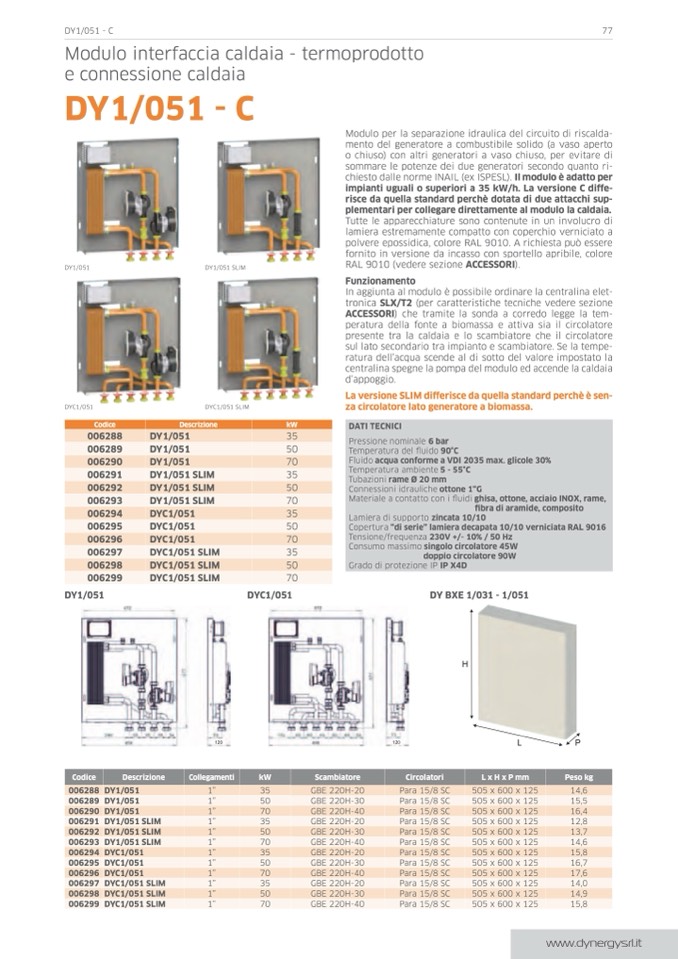

Dy1/051 - C
77
Modulo interfaccia caldaia - termoprodotto
e connessione caldaia
DY1/051 - C
DY1/051
DYC1/051
DY1/051 SLIM
DYC1/051 SLIM
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aperto
o chiuso) con altri generatori a vaso chiuso, per evitare di
sommare le potenze dei due generatori secondo quanto ri-
chiesto dalle norme INAIL (ex ISPESL). il modulo è adatto per
impianti uguali o superiori a 35 kW/h. la versione C diffe-
risce da quella standard perchè dotata di due attacchi sup-
plementari per collegare direttamente al modulo la caldaia.
Tutte le apparecchiature sono contenute in un involucro di
lamiera estremamente compatto con coperchio verniciato a
polvere epossidica, colore RAL 9010. A richiesta può essere
fornito in versione da incasso con sportello apribile, colore
RAL 9010 (vedere sezione accessori).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica slX/t2 (per caratteristiche tecniche vedere sezione
accessori) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
la versione slim differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
codice
Descrizione
kW
006288
DY1/051
35
006289
DY1/051
50
006290
DY1/051
70
006291
DY1/051 slim
35
006292
DY1/051 slim
50
006293
DY1/051 slim
70
006294
DYc1/051
35
006295
DYc1/051
50
006296
DYc1/051
70
006297
DYc1/051 slim
35
006298
DYc1/051 slim
50
006299
DYc1/051 slim
70
Dati tecnici
Pressione nominale 6 bar
Temperatura del fluido 90°c
Fluido acqua conforme a VDi 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 1”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45w
doppio circolatore 90w
Grado di protezione IP ip X4D
DY1/051
DYc1/051
DY bXe 1/031 - 1/051
H
120
120
L
P
codice
Descrizione
collegamenti
kW
scambiatore
circolatori
l x h x p mm
Peso kg
006288
DY1/051
1”
35
GBE 220H-20
Para 15/8 SC
505 x 600 x 125
14,6
006289
DY1/051
1”
50
GBE 220H-30
Para 15/8 SC
505 x 600 x 125
15,5
006290
DY1/051
1”
70
GBE 220H-40
Para 15/8 SC
505 x 600 x 125
16,4
006291
DY1/051 slim
1”
35
GBE 220H-20
Para 15/8 SC
505 x 600 x 125
12,8
006292
DY1/051 slim
1”
50
GBE 220H-30
Para 15/8 SC
505 x 600 x 125
13,7
006293
DY1/051 slim
1”
70
GBE 220H-40
Para 15/8 SC
505 x 600 x 125
14,6
006294
DYc1/051
1”
35
GBE 220H-20
Para 15/8 SC
505 x 600 x 125
15,8
006295
DYc1/051
1”
50
GBE 220H-30
Para 15/8 SC
505 x 600 x 125
16,7
006296
DYc1/051
1”
70
GBE 220H-40
Para 15/8 SC
505 x 600 x 125
17,6
006297
DYc1/051 slim
1”
35
GBE 220H-20
Para 15/8 SC
505 x 600 x 125
14,0
006298
DYc1/051 slim
1”
50
GBE 220H-30
Para 15/8 SC
505 x 600 x 125
14,9
006299
DYc1/051 slim
1”
70
GBE 220H-40
Para 15/8 SC
505 x 600 x 125
15,8
