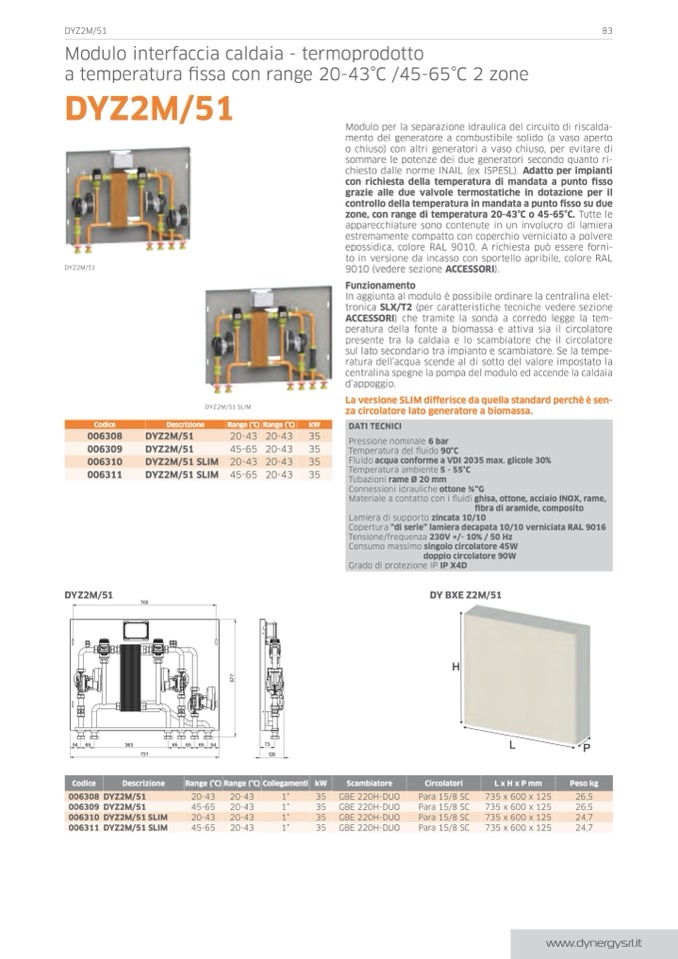

DYz2M/51
83
Modulo interfaccia caldaia - termoprodotto
a temperatura fissa con range 20-43°C /45-65°C 2 zone
DYz2m/51
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aperto
o chiuso) con altri generatori a vaso chiuso, per evitare di
sommare le potenze dei due generatori secondo quanto ri-
chiesto dalle norme INAIL (ex ISPESL). adatto per impianti
con richiesta della temperatura di mandata a punto fisso
grazie alle due valvole termostatiche in dotazione per il
controllo della temperatura in mandata a punto fisso su due
zone, con range di temperatura 20-43°C o 45-65°C. Tutte le
apparecchiature sono contenute in un involucro di lamiera
estremamente compatto con coperchio verniciato a polvere
epossidica, colore RAL 9010. A richiesta può essere forni-
to in versione da incasso con sportello apribile, colore RAL
9010 (vedere sezione accessori).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica slX/t2 (per caratteristiche tecniche vedere sezione
accessori) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
la versione slim differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
Dati tecnici
Pressione nominale 6 bar
Temperatura del fluido 90°c
Fluido acqua conforme a VDi 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 3⁄4”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45w
doppio circolatore 90w
Grado di protezione IP ip X4D
DYz2M/51
codice
006308
006309
006310
006311
DYz2m/51
Descrizione
DYz2m/51
DYz2m/51
DYz2m/51 slim
DYz2m/51 slim
range (°c) range (°c)
kW
20-43 20-43
35
20-43
45-65
54 65
codice
363
73
120
range (°c) range (°c) collegamenti kW
L
l x h x p mm
735 x 600 x 125
735 x 600 x 125
735 x 600 x 125
735 x 600 x 125
P
Peso kg
26,5
26,5
24,7
24,7
006308 DYz2m/51
006309 DYz2m/51
006310 DYz2m/51 slim
006311 DYz2m/51 slim
20-43
20-43
45-65
20-43
20-43
20-43
45-65
20-43
1”
35
1”
35
1”
35
1”
35
705
DY bXe z2m/51
H
circolatori
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
731
Descrizione
scambiatore
GBE 220H-DuO
GBE 220H-DuO
GBE 220H-DuO
GBE 220H-DuO
65 65 65 54
DYz2M/51 SLIM
45-65 20-43
35
20-43
35
20-43
35
5
7
7
