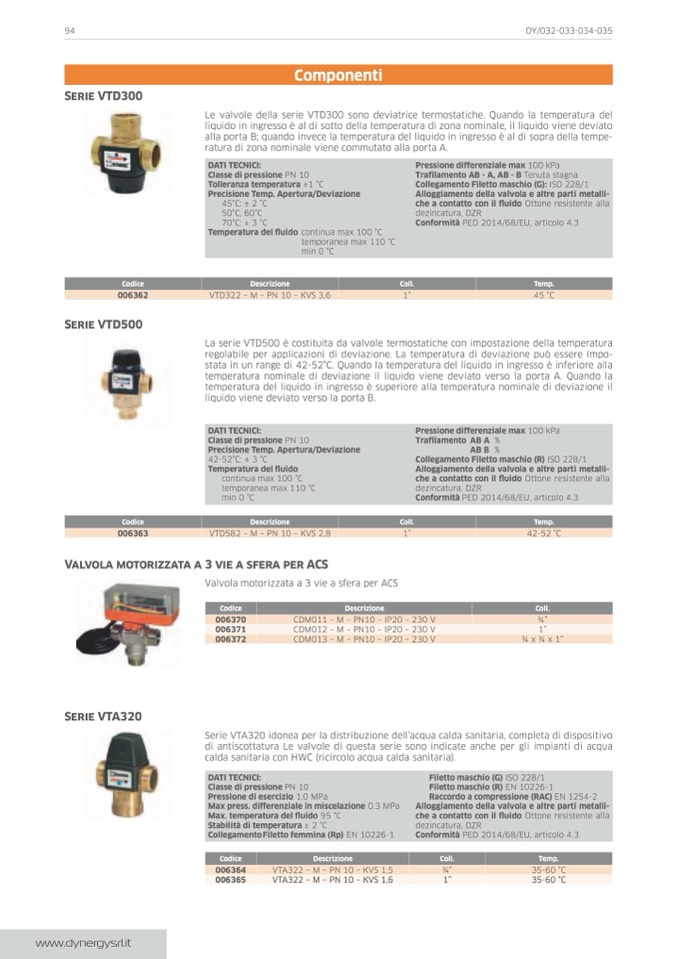

94

Dy/032-033-034-035

serie VtD300

componenti

Le valvole della serie VTD300 sono deviatrice termostatiche. quando la temperatura del

liquido in ingresso è al di sotto della temperatura di zona nominale, il liquido viene deviato

alla porta B; quando invece la temperatura del liquido in ingresso è al di sopra della tempe-

ratura di zona nominale viene commutato alla porta A.

Dati tecnici:

classe di pressione PN 10

tolleranza temperatura ±1 °C

Precisione temp. apertura/Deviazione

45°C: ± 2 °C

50°C, 60°C

70°C: ± 3 °C

temperatura del fluido continua max 100 °C

temporanea max 110 °C

min 0 °C

Pressione differenziale max 100 kPa

trafilamento ab - a, ab - b Tenuta stagna

collegamento filetto maschio (g): ISO 228/1

alloggiamento della valvola e altre parti metalli-

che a contatto con il fluido Ottone resistente alla

dezincatura, DzR

conformità PED 2014/68/Eu, articolo 4.3

codice

Descrizione

coll.

temp.

006362

VTD322 – M – PN 10 – kVS 3,6

1”

45 °C

serie VtD500

La serie VTD500 è costituita da valvole termostatiche con impostazione della temperatura

regolabile per applicazioni di deviazione. La temperatura di deviazione pu

ò essere impo-

stata in un range di 42-52°C. Quando la temperatura del liquido in ingresso è inferiore alla

temperatura nominale di deviazione il liquido viene deviato verso la porta A. quando la

temperatura del liquido in ingresso è superiore alla temperatura nominale di deviazione il

liquido viene deviato verso la porta B.

Dati tecnici:

classe di pressione PN 10

Precisionetemp.apertura/Deviazione

42-52°C: ± 3 °C

temperatura del fluido

continua max 100 °C

temporanea max 110 °C

min 0 °C

Pressione differenziale max 100 kPa

trafilamento ab a %

abb %

collegamento filetto maschio (r) ISO 228/1

alloggiamento della valvola e altre parti metalli-

che a contatto con il fluido Ottone resistente alla

dezincatura, DzR

conformità PED 2014/68/Eu, articolo 4.3

codice

Descrizione

coll.

temp.

006363

VTD582 – M – PN 10 – kVS 2,8

1”

42-52 °C

Valvola motorizzata a 3 vie a sfera per aCs

codice

Descrizione

coll.

006370

CDM011 – M – PN10 – IP20 – 230 V

3⁄4”

006371

CDM012 – M – PN10 – IP20 – 230 V

1”

006372

CDM013 – M – PN10 – IP20 – 230 V

3⁄4 x 3⁄4 x 1”

serie Vta320

Valvola motorizzata a 3 vie a sfera per ACS

Serie VTA320 idonea per la distribuzione dell’acqua calda sanitaria, completa di dispositivo

di antiscottatura Le valvole di questa serie sono indicate anche per gli impianti di acqua

calda sanitaria con HWC (ricircolo acqua calda sanitaria).

Dati tecnici:

classe di pressione PN 10

Pressione di esercizio 1.0 MPa

max press. differenziale in miscelazione 0.3 MPa

max. temperatura del fluido 95 °C

stabilità di temperatura ± 2 °C

collegamentofiletto femmina (rp) EN 10226-1

filetto maschio (g) ISO 228/1

filetto maschio (r) EN 10226-1

raccordo a compressione (rac) EN 1254-2

alloggiamento della valvola e altre parti metalli-

che a contatto con il fluido Ottone resistente alla

dezincatura, DzR

conformità PED 2014/68/Eu, articolo 4.3

codice

Descrizione

coll.

temp.

006364

VTA322 – M – PN 10 – kVS 1,5

3⁄4”

35-60 °C

006365

VTA322 – M – PN 10 – kVS 1,6

1”

35-60 °C
