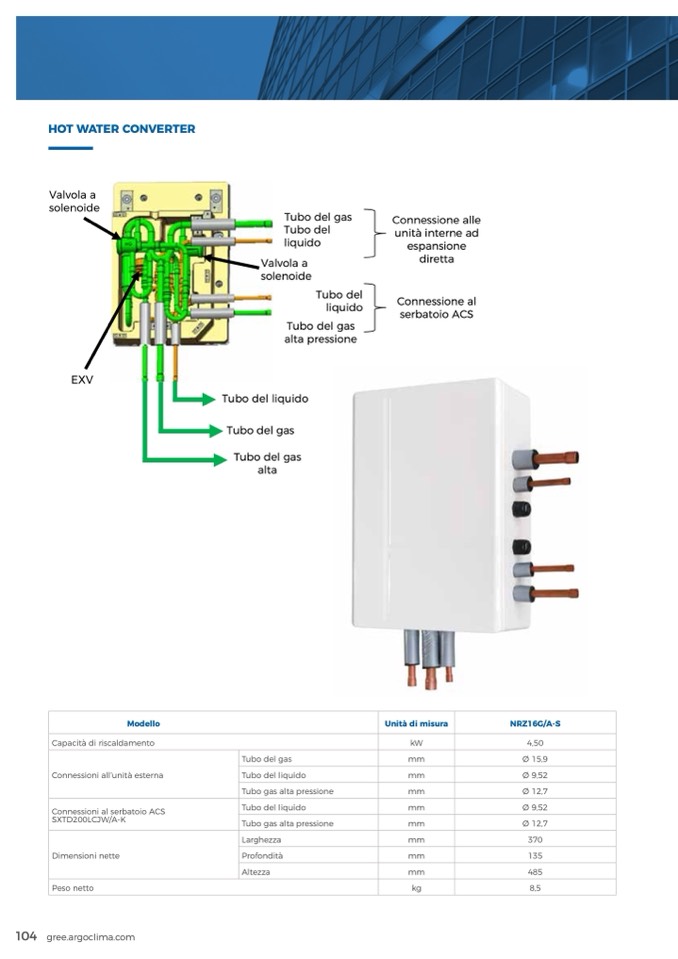

HOT WATER CONVERTER

Valvola a

solenoide

Tubo del gas

Tubo del

liquido

Valvola a

solenoide

Tubo del

liquido

Tubo del gas

alta pressione

Tubo del liquido

Tubo del gas

Tubo del gas

alta

Connessione alle

unità interne ad

espansione

diretta

Connessione al

serbatoio ACS

EXV

pressione

Connessioni all'unità

esterna

Dimensioni (LxHxP)

Peso netto

Connessioni a Hot Water

Converter

Connessioni idrauliche

Hot Water Converter

Tubo del gas

m

Tubo del liquido

m

Tubo gas alta pressione

m

Principali caratteristiche

U

m

k

Tubo del liquido

m

Tubo gas alta pressione

m

Ingresso AFS

in

Uscita ACS

in

Scarico

in

Resistenza elettrica integrativa

Dimensioni (LxHxP)

m

Peso netto

k

Serbatoio ACS

Modello

Unità di misura

NRZ16G/A-S

Capacità di riscaldamento

kW

4,50

Connessioni all’unità esterna

Tubo del gas

mm

Ø 15,9

Tubo del liquido

mm

Ø 9,52

Tubo gas alta pressione

mm

Ø 12,7

Connessioni al serbatoio ACS

SXTD200LCJW/A-K

Tubo del liquido

mm

Ø 9,52

Tubo gas alta pressione

mm

Ø 12,7

Dimensioni nette

Larghezza

mm

370

Profondità

mm

135

Altezza

mm

485

Peso netto

kg

8,5
