SISTEMI VRF ALL DC INVERTER GMV6 - GMV5 MINI E SLIM - GMV5 HOME

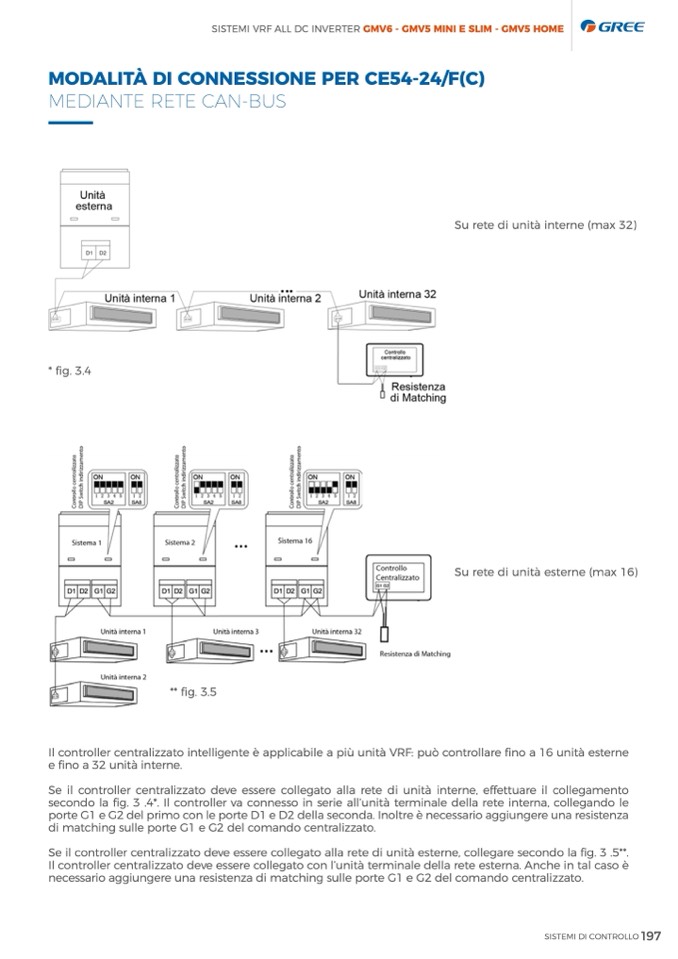

MODALITÀ DI CONNESSIONE PER CE54-24/F(C)

MEDIANTE RETE CAN-BUS

* fig. 3.4

Su rete di unità interne (max 32)

** fig. 3.5

Il controller centralizzato intelligente è applicabile a più unità VRF: può controllare fino a 16 unità esterne

e fino a 32 unità interne.

Se il controller centralizzato deve essere collegato alla rete di unità interne, effettuare il collegamento

secondo la fig. 3 .4*. Il controller va connesso in serie all’unità terminale della rete interna, collegando le

porte G1 e G2 del primo con le porte D1 e D2 della seconda. Inoltre è necessario aggiungere una resistenza

di matching sulle porte G1 e G2 del comando centralizzato.

Se il controller centralizzato deve essere collegato alla rete di unità esterne, collegare secondo la fig. 3 .5**.

Il controller centralizzato deve essere collegato con l’unità terminale della rete esterna. Anche in tal caso è

necessario aggiungere una resistenza di matching sulle porte G1 e G2 del comando centralizzato.

Su rete di unità esterne (max 16)

SISTEMI DI CONTROLLO
