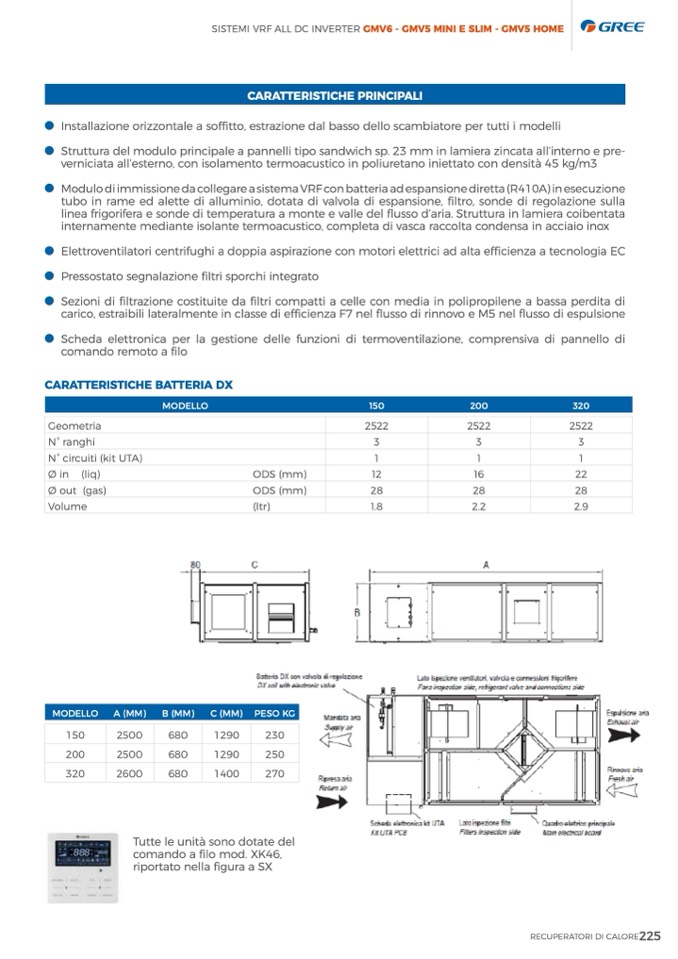

SISTEMI VRF ALL DC INVERTER GMV6 - GMV5 MINI E SLIM - GMV5 HOME

CARATTERISTICHE PRINCIPALI

Installazione orizzontale a soffitto, estrazione dal basso dello scambiatore per tutti i modelli

Struttura del modulo principale a pannelli tipo sandwich sp. 23 mm in lamiera zincata all’interno e pre-

verniciata all’esterno, con isolamento termoacustico in poliuretano iniettato con densità 45 kg/m3

Modulo di immissione da collegare a sistema VRF con batteria ad espansione diretta (R410A) in esecuzione

tubo in rame ed alette di alluminio, dotata di valvola di espansione, filtro, sonde di regolazione sulla

linea frigorifera e sonde di temperatura a monte e valle del

flusso d’aria. Struttura in lamiera coibentata

internamente mediante isolante termoacustico, completa di vasca raccolta condensa in acciaio inox

Elettroventilatori centrifughi a doppia aspirazione con motori elettrici ad alta efficienza a tecnologia EC

Pressostato segnalazione filtri sporchi integrato

Sezioni di filtrazione costituite da

filtri compatti a celle con media in polipropilene a bassa perdita di

carico, estraibili lateralmente in classe di efficienza F7 nel flusso di rinnovo e M5 nel flusso di espulsione

Scheda elettronica per la gestione delle funzioni di termoventilazione, comprensiva di pannello di

comando remoto a filo

CARATTERISTICHE BATTERIA DX

MODELLO

150

200

320

Geometria

2522

2522

2522

N° ranghi

3

3

3

N° circuiti (kit UTA)

1

1

1

Ø in (liq)

ODS (mm)

12

16

22

Ø out (gas)

ODS (mm)

28

28

28

Volume

(ltr)

1.8

2.2

2.9

MODELLO

A (MM)

B (MM)

C (MM)

PESO KG

150

2500

680

1290

230

200

2500

680

1290

250

320

2600

680

1400

270

Tutte le unità sono dotate del

comando a filo mod. XK46,

riportato nella figura a SX

RECUPERATORI DI CALORE

225
