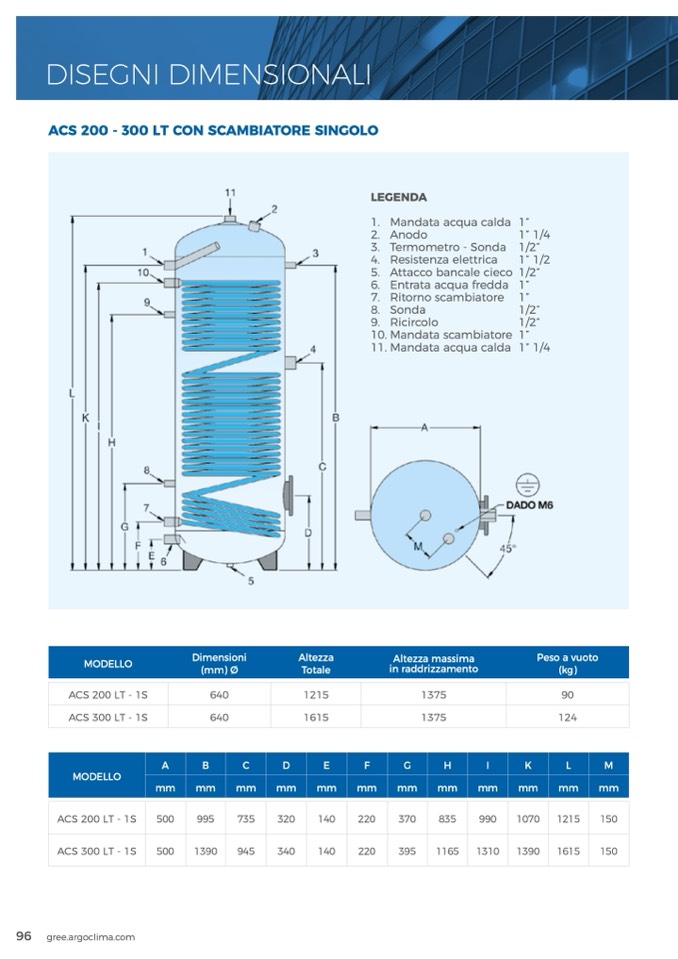

ACS 200 - 300 LT CON SCAMBIATORE SINGOLO

LEGENDA

1. Mandata acqua calda

2. Anodo

3. Termometro - Sonda

4. Resistenza elettrica

1”

1” 1/4

1/2”

1” 1/2

1/2”

1”

1”

1/2”

1/2”

1”

1” 1/4

5. Attacco bancale cieco

6. Entrata acqua fredda

7. Ritorno scambiatore

8. Sonda

9. Ricircolo

10. Mandata scambiatore

11. Mandata acqua calda

MODELLO

Dimensioni

(mm) Ø

Altezza

Totale

Altezza massima

in raddrizzamento

Peso a vuoto

(kg)

ACS 200 LT - 1S

640

1215

1375

90

ACS 300 LT - 1S

640

1615

1375

124

MODELLO

A

B

C

D

E

F

G

H

I

K

L

M

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

ACS 200 LT - 1S

500

995

735

320

140

220

370

835

990

1070

1215

150

ACS 300 LT - 1S

500

1390

945

340

140

220

395

1165

1310

1390

1615

150

96 gree.argoclima.com

DISEGNI DIMENSIONALI
