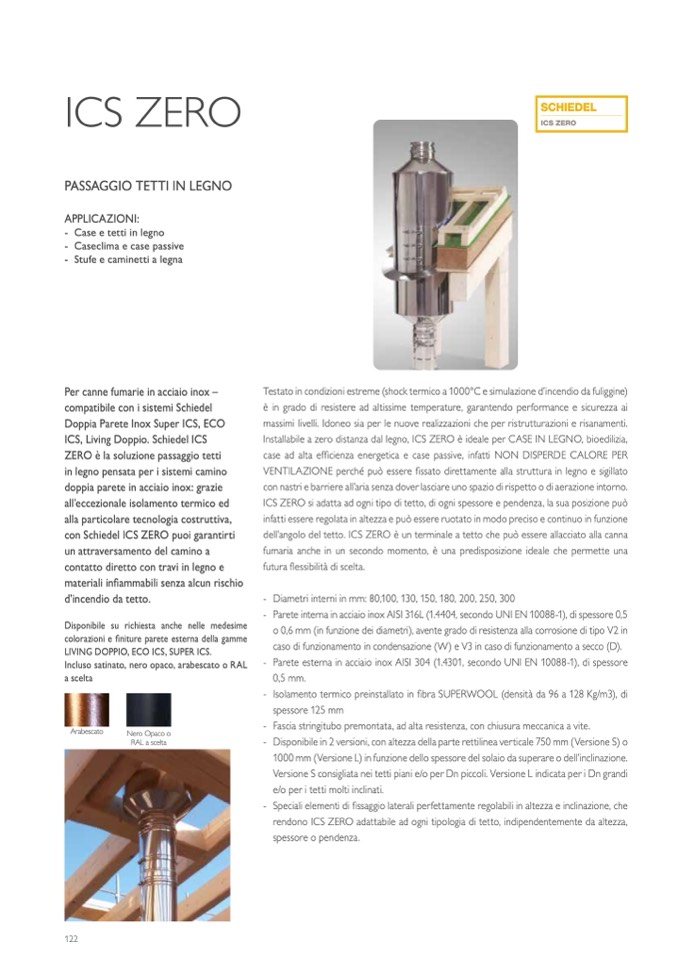

ICS ZERO

PASSAGGIO TETTI IN LEGNO

APPLICAZIONI:

- Case e tetti in legno

- Caseclima e case passive

- Stufe e caminetti a legna

Per canne fumarie in acciaio inox –

compatibile con i sistemi Schiedel

Doppia Parete Inox Super ICS, ECO

ICS, Living Doppio. Schiedel ICS

ZERO è la soluzione passaggio tetti

in legno pensata per i sistemi camino

doppia parete in acciaio inox: grazie

all’eccezionale isolamento termico ed

alla particolare tecnologia costruttiva,

con Schiedel ICS ZERO puoi garantirti

un attraversamento del camino a

contatto diretto con travi in legno e

materiali infiammabili senza alcun rischio

d’incendio da tetto.

Disponibile su richiesta anche nelle medesime

colorazioni e finiture parete esterna della gamme

LIVING DOPPIO, ECO ICS, SUPER ICS.

Incluso satinato, nero opaco, arabescato o RAL

a scelta

Testato in condizioni estreme (shock termico a 1000°C e simulazione d’incendio da fuliggine)

è in grado di resistere ad altissime temperature, garantendo performance e sicurezza ai

massimi livelli. Idoneo sia per le nuove realizzazioni che per ristrutturazioni e risanamenti.

Installabile a zero distanza dal legno, ICS ZERO è ideale per CASE IN LEGNO, bioedilizia,

case ad alta efficienza energetica e case passive, infatti NON DISPERDE CALORE PER

VENTILAZIONE perché può essere fissato direttamente alla struttura in legno e sigillato

con nastri e barriere all’aria senza dover lasciare uno spazio di rispetto o di aerazione intorno.

ICS ZERO si adatta ad ogni tipo di tetto, di ogni spessore e pendenza, la sua posizione può

infatti essere regolata in altezza e può essere ruotato in modo preciso e continuo in funzione

dell’angolo del tetto. ICS ZERO è un terminale a tetto che può essere allacciato alla canna

fumaria anche in un secondo momento, è una predisposizione ideale che permette una

futura flessibilità di scelta.

- Diametri interni in mm: 80,100, 130, 150, 180, 200, 250, 300

- PareteinternainacciaioinoxAISI316L(1.4404,secondoUNIEN10088-1),dispessore0,5

o 0,6 mm (in funzione dei diametri), avente grado di resistenza alla corrosione di tipo V2 in

caso di funzionamento in condensazione (W) e V3 in caso di funzionamento a secco (D).

- Parete esterna in acciaio inox AISI 304 (1.4301, secondo UNI EN 10088-1), di spessore

0,5 mm.

- Isolamento termico preinstallato in fibra SUPERWOOL (densità da 96 a 128 Kg/m3), di

spessore 125 mm

- Fascia stringitubo premontata, ad alta resistenza, con chiusura meccanica a vite.

- Disponibilein2versioni,conaltezzadellaparterettilineaverticale750mm(VersioneS)o

1000 mm (Versione L) in funzione dello spessore del solaio da superare o dell’inclinazione.

Versione S consigliata nei tetti piani e/o per Dn piccoli. Versione L indicata per i Dn grandi

e/o per i tetti molti inclinati.

- Specialielementidifissaggiolateraliperfettamenteregolabiliinaltezzaeinclinazione,che

rendono ICS ZERO adattabile ad ogni tipologia di tetto, indipendentemente da altezza,

spessore o pendenza.

ICS ZERO

Arabescato

Nero Opaco o

RAL a scelta

122
