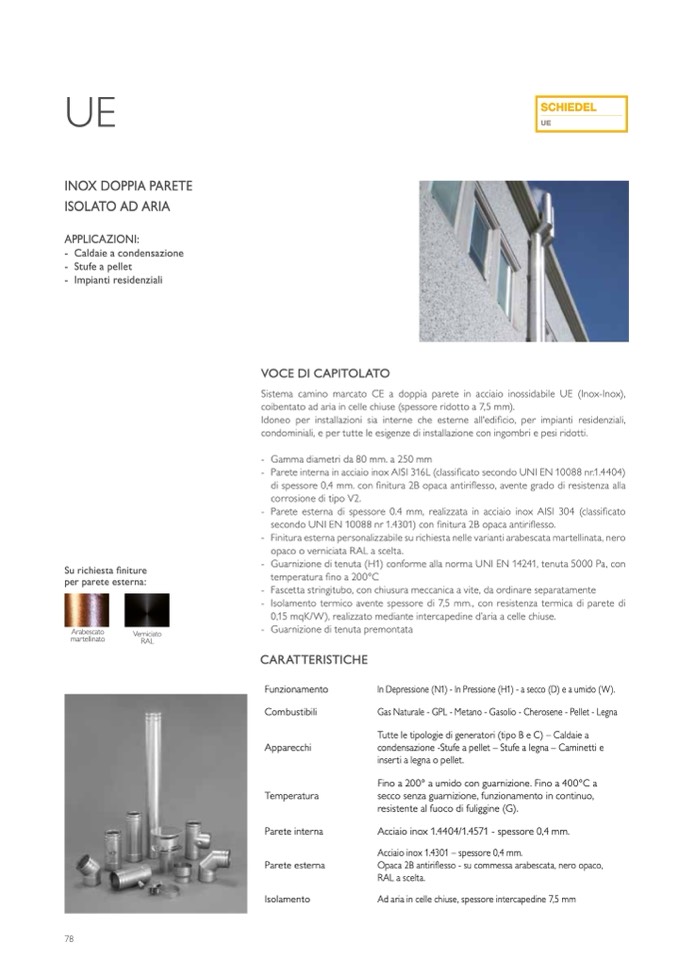

UE

INOX DOPPIA PARETE

ISOLATO AD ARIA

APPLICAZIONI:

- Caldaie a condensazione

- Stufe a pellet

- Impianti residenziali

UE

Su richiesta finiture

per parete esterna:

Arabescato

mar tellinato

VOCE DI CAPITOLATO

Sistema camino marcato CE a doppia parete in acciaio inossidabile UE (Inox-Inox),

coibentato ad aria in celle chiuse (spessore ridotto a 7,5 mm).

Idoneo per installazioni sia interne che esterne all'edificio, per impianti residenziali,

condominiali, e per tutte le esigenze di installazione con ingombri e pesi ridotti.

- Gamma diametri da 80 mm. a 250 mm

- PareteinternainacciaioinoxAISI316L(classificatosecondoUNIEN10088nr.1.4404)

di spessore 0,4 mm. con finitura 2B opaca antiriflesso, avente grado di resistenza alla

corrosione di tipo V2.

- Parete esterna di spessore 0.4 mm, realizzata in acciaio inox AISI 304 (classificato

secondo UNI EN 10088 nr 1.4301) con finitura 2B opaca antiriflesso.

- Finituraesternapersonalizzabilesurichiestanellevariantiarabescatamartellinata,nero

opaco o verniciata RAL a scelta.

- Guarnizione di tenuta (H1) conforme alla norma UNI EN 14241, tenuta 5000 Pa, con

temperatura fino a 200°C

- Fascetta stringitubo, con chiusura meccanica a vite, da ordinare separatamente

- Isolamento termico avente spessore di 7,5 mm., con resistenza termica di parete di

0,15 mqK/W), realizzato mediante intercapedine d’aria a celle chiuse.

- Guarnizioneditenutapremontata

78

Verniciato

RAL

CARATTERISTICHE

Funzionamento

Combustibili

Apparecchi

Temperatura

Parete interna

Parete esterna

Isolamento

In Depressione (N1) - In Pressione (H1) - a secco (D) e a umido (W).

Gas Naturale - GPL - Metano - Gasolio - Cherosene - Pellet - Legna

Tutte le tipologie di generatori (tipo B e C) – Caldaie a

condensazione -Stufe a pellet – Stufe a legna – Caminetti e

inserti a legna o pellet.

Fino a 200° a umido con guarnizione. Fino a 400°C a

secco senza guarnizione, funzionamento in continuo,

resistente al fuoco di fuliggine (G).

Acciaio inox 1.4404/1.4571 - spessore 0,4 mm.

Acciaio inox 1.4301 – spessore 0,4 mm.

Opaca 2B antiriflesso - su commessa arabescata, nero opaco,

RAL a scelta.

Ad aria in celle chiuse, spessore intercapedine 7,5 mm
