SOLUZIONI TECNICHE

86

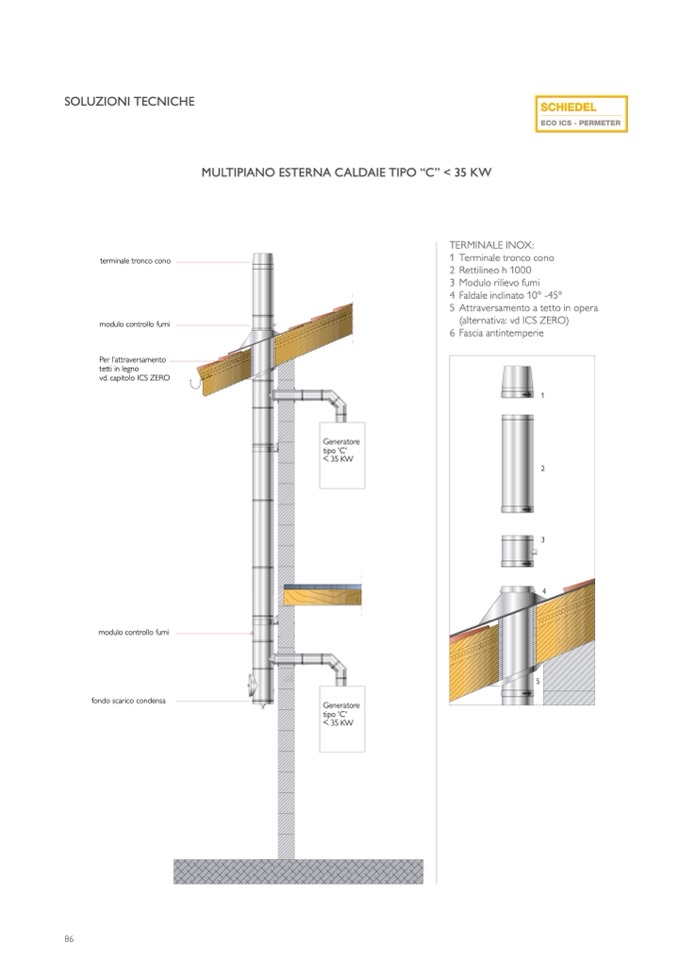

MULTIPIANO ESTERNA CALDAIE TIPO “C” < 35 KW

TERMINALE INOX:

terminale tronco cono

1 Terminale tronco cono

COMIGNOLO:

1 terminale tronco cono

2 Rettilineo h 1000

2 rettilineo h 1000

3 Modulo rilievo fumi

3 modulo rilievo fumi

4 4Ffaldaaleleinicnlincalitnoa1t0o° -1405°in-4p5io°mbo

5 Attraversamento a tetto in opera

5 Per l’attraversamento tetti in legno

vd. capitolo ICS ZERO

modulo controllo fumi

6 fascia antintemperie

(alternativa: vd ICS ZERO)

6 Fascia antintemperie

Per l’attraversamento

tetti in legno

vd. capitolo ICS ZERO

modulo controllo fumi

fondo scarico condensa

Generatore

tipo 'C'

I

I

35 KW

Generatore

tipo 'C'

I

I

35 KW

1

2

3

4

5

ECO ICS - PERMETER
