RISCALDAMENTO
AD ACQUA
RAFFRESCAMENTO
AD ACQUA
ACQUA CALDA
SANITARIA

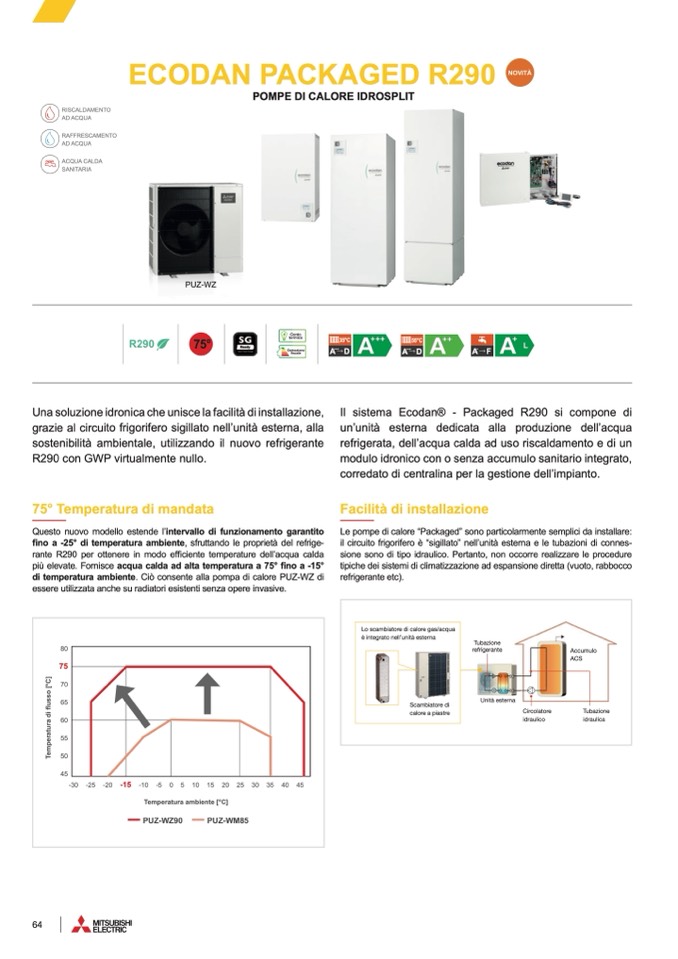

ECODAN PACKAGED R290
POMPE DI CALORE IDROSPLIT
PUZ-WZ
75°
35°C
A
+++
A
+++
D
55°C
A
++
A
+++
D
A
+
A
+
F
Una soluzione idronica che unisce la facilità di installazione,
grazie al circuito frigorifero sigillato nell’unit
à esterna, alla
sostenibilità ambientale, utilizzando il nuovo refrigerante
R290 con GWP virtualmente nullo.
75° Temperatura di mandata
Questo nuovo modello estende l’intervallo di funzionamento garantito
fino a -25° di temperatura ambiente, sfruttando le propriet
à del refrige-
rante R290 per ottenere in modo ef
ficiente temperature dell’acqua calda
pi
ù elevate. Fornisce acqua calda ad alta temperatura a 75°
fino a -15°
di temperatura ambiente. Ciò consente alla pompa di calore PUZ-WZ di
essere utilizzata anche su radiatori esistenti senza opere invasive.
Il sistema Ecodan® - Packaged R290 si compone di
un’unit
à esterna dedicata alla produzione dell’acqua
refrigerata, dell’acqua calda ad uso riscaldamento e di un
modulo idronico con o senza accumulo sanitario integrato,
corredato di centralina per la gestione dell’impianto.
Facilit
à di installazione
Le pompe di calore “Packaged” sono particolarmente semplici da installare:
il circuito frigorifero
è “sigillato” nell’unità esterna e le tubazioni di connes-
sione sono di tipo idraulico. Pertanto, non occorre realizzare le procedure
tipiche dei sistemi di climatizzazione ad espansione diretta (vuoto, rabbocco
refrigerante etc).
Lo scambiatore di calore gas/acqua
è integrato nell’unità esterna
Scambiatore di
calore a piastre
Tubazione
refrigerante
Unit
à esterna
Accumulo
ACS
Tubazione
idraulica
Circolatore
idraulico
80
75
70
65
60
55
50
45
-30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45
Temperatura ambiente [°C]
----
PUZ-WZ90
----
PUZ-WM85
T
e
m
p
e
r
a
t
u
r
a
d
i
f
l
u
s
s
o
[
°
C
]
64
