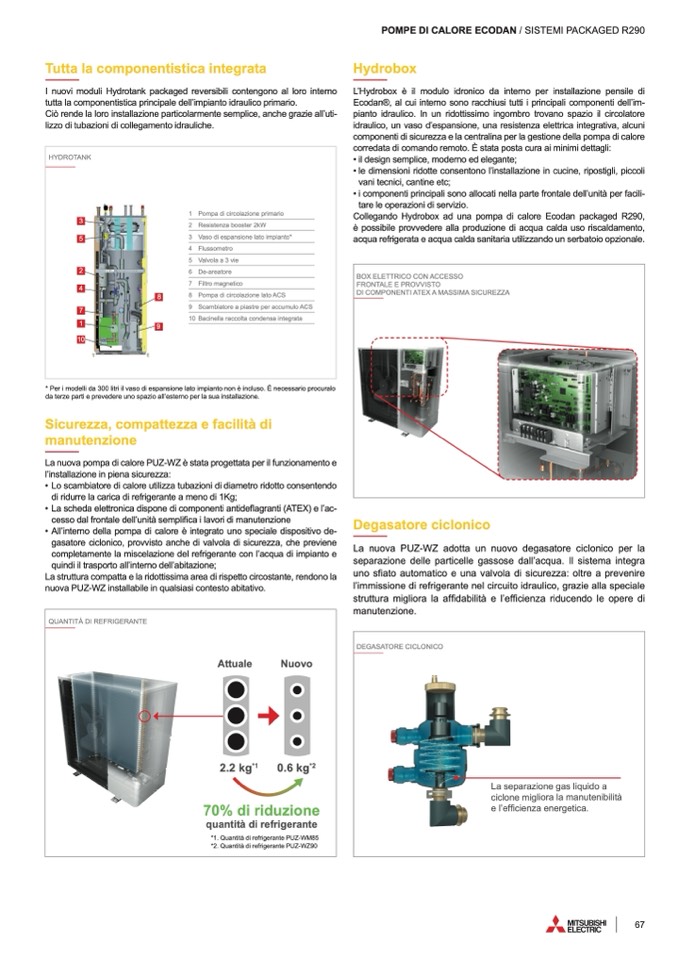

Tutta la componentistica integrata
I nuovi moduli Hydrotank packaged reversibili contengono al loro interno
tutta la componentistica principale dell’impianto idraulico primario.
Ciò rende la loro installazione particolarmente semplice, anche grazie all’uti-
lizzo di tubazioni di collegamento idrauliche.
* Per i modelli da 300 litri il vaso di espansione lato impianto non è incluso.
È necessario procuralo
da terze parti e prevedere uno spazio all’esterno per la sua installazione.
Sicurezza, compattezza e facilità di
manutenzione
La nuova pompa di calore PUZ-WZ
è stata progettata per il funzionamento e
l’installazione in piena sicurezza:
• Lo scambiatore di calore utilizza tubazioni di diametro ridotto consentendo
di ridurre la carica di refrigerante a meno di 1Kg;
• La scheda elettronica dispone di componenti antide
flagranti (ATEX) e l’ac-
cesso dal frontale dell’unit
à sempli
fica i lavori di manutenzione
• All’interno della pompa di calore è integrato uno speciale dispositivo de-
gasatore ciclonico, provvisto anche di valvola di sicurezza, che previene
completamente la miscelazione del refrigerante con l’acqua di impianto e
quindi il trasporto all’interno dell’abitazione;
La struttura compatta e la ridottissima area di rispetto circostante, rendono la
nuova PUZ-WZ installabile in qualsiasi contesto abitativo.
POMPE DI CALORE ECODAN / SISTEMI PACKAGED R290
Hydrobox
L’Hydrobox
è il modulo idronico da interno per installazione pensile di
Ecodan®, al cui interno sono racchiusi tutti i principali componenti dell’im-
pianto idraulico. In un ridottissimo ingombro trovano spazio il circolatore
idraulico, un vaso d’espansione, una resistenza elettrica integrativa, alcuni
componenti di sicurezza e la centralina per la gestione della pompa di calore
corredata di comando remoto.
È stata posta cura ai minimi dettagli:
• il design semplice, moderno ed elegante;
• le dimensioni ridotte consentono l’installazione in cucine, ripostigli, piccoli
vani tecnici, cantine etc;
• i componenti principali sono allocati nella parte frontale dell’unit
à per facili-
tare le operazioni di servizio.
Collegando Hydrobox ad una pompa di calore Ecodan packaged R290,
è possibile provvedere alla produzione di acqua calda uso riscaldamento,
acqua refrigerata e acqua calda sanitaria utilizzando un serbatoio opzionale.
Degasatore ciclonico
La nuova PUZ-WZ adotta un nuovo degasatore ciclonico per la
separazione delle particelle gassose dall’acqua. Il sistema integra
uno s
fiato automatico e una valvola di sicurezza: oltre a prevenire
l’immissione di refrigerante nel circuito idraulico, grazie alla speciale
struttura migliora la af
fidabilit
à e l’efficienza riducendo le opere di
manutenzione.
HYDROTANK
3
5
2
4
7
1
10
8
9
1 Pompa di circolazione primario
2 Resistenza booster 2kW
3 Vaso di espansione lato impianto*
4 Flussometro
5 Valvola a 3 vie
6 De-areatore
7 Filtro magnetico
8 Pompa di circolazione lato ACS
9 Scambiatore a piastre per accumulo ACS
10 Bacinella raccolta condensa integrata
BOX ELETTRICO CON ACCESSO
FRONTALE E PROVVISTO
DI COMPONENTI ATEX A MASSIMA SICUREZZA
QUANTITÀ DI REFRIGERANTE
Attuale
Nuovo
2.2 kg
*1
0.6 kg
*2
70% di riduzione
quantit
à di refrigerante
*1. Quantità di refrigerante PUZ-WM85
*2. Quantità di refrigerante PUZ-WZ90
DEGASATORE CICLONICO
La separazione gas liquido a
ciclone migliora la manutenibilità
e l’ef
ficienza energetica.
