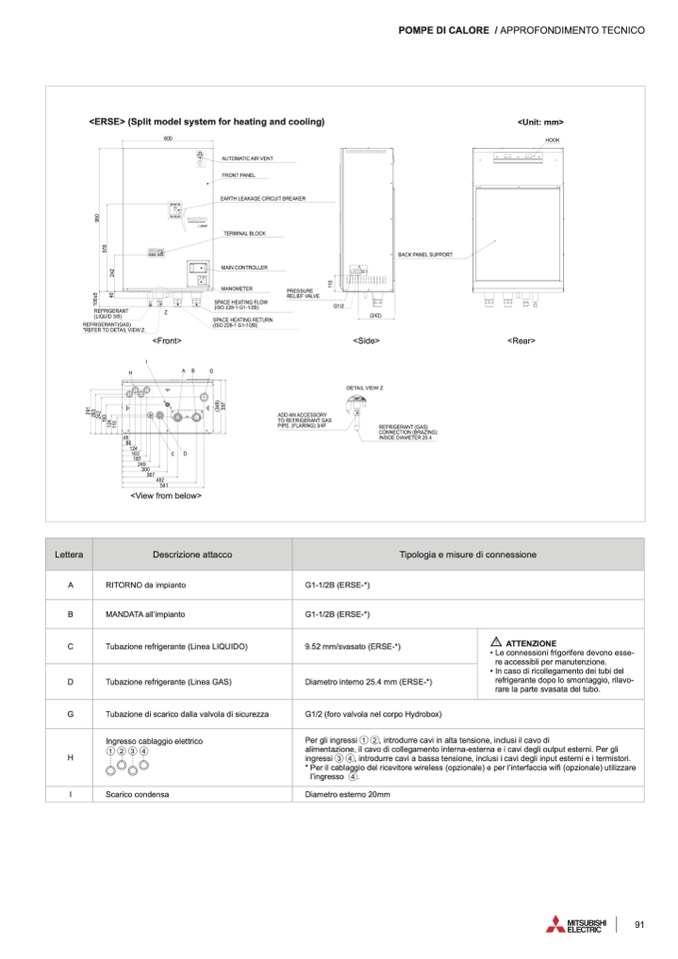

POMPE DI CALORE / APPROFONDIMENTO TECNICO

<ERSE> (Split model system for heating and cooling)

<Unit: mm>

REFRIGERANT

Z

(LIQUID 3/8)

PRESSURE

RELIEF VALVE

G1/2

REFRIGERANT(GAS)

*REFER TO DETAIL VIEW Z.

I

H

<Front>

<Side>

DETAIL VIEW Z

<Rear>

600

HOOK

<View from below>

A

B

G

AUTOMATIC AIR VENT

FRONT PANEL

EARTH LEAKAGE CIRCUIT BREAKER

TERMINAL BLOCK

MAIN CONTROLLER

MANOMETER

SPACE HEATING FLOW

(ISO 228-1 G1-1/2B)

SPACE HEATING RETURN

(ISO 228-1 G1-1/2B)

BACK PANEL SUPPORT

ADD AN ACCESSORY

TO REFRIGERANT GAS

PIPE. (FLARING) 3/4F

REFRIGERANT (GAS)

CONNECTION (BRAZING)

INSIDE DIAMETER 25.4

(242)

48

86

124

163

C

D

187

249

300

367

492

541

2

9

1

2

6

3

2

4

2

1

9

3

1

2

4

1

1

0

(

3

4

8

)

3

5

7

1

0

0

±

5

4

0

9

5

0

1

1

0

5

7

8

2

4

2

Lettera

Descrizione attacco

Tipologia e misure di connessione

A

RITORNO da impianto

G1-1/2B (ERSE-*)

B

MANDATA all’impianto

G1-1/2B (ERSE-*)

C

Tubazione refrigerante (Linea LIQUIDO)

9.52 mm/svasato (ERSE-*)

ATTENZIONE

• Le connessioni frigorifere devono esse-

re accessibli per manutenzione.

• In caso di ricollegamento dei tubi del

refrigerante dopo lo smontaggio, rilavo-

rare la parte svasata del tubo.

D

Tubazione refrigerante (Linea GAS)

Diametro interno 25.4 mm (ERSE-*)

G

Tubazione di scarico dalla valvola di sicurezza

G1/2 (foro valvola nel corpo Hydrobox)

H

Ingresso cablaggio elettrico

1234

Per gli ingressi 1 2 , introdurre cavi in alta tensione, inclusi il cavo di

alimentazione, il cavo di collegamento interna-esterna e i cavi degli output esterni. Per gli

ingressi 3 4 , introdurre cavi a bassa tensione, inclusi i cavi degli input esterni e i termistori.

* Per il cablaggio del ricevitore wireless (opzionale) e per l’interfaccia wi

fi (opzionale) utilizzare

l’ingresso 4 .

I

Scarico condensa

Diametro esterno 20mm

91
