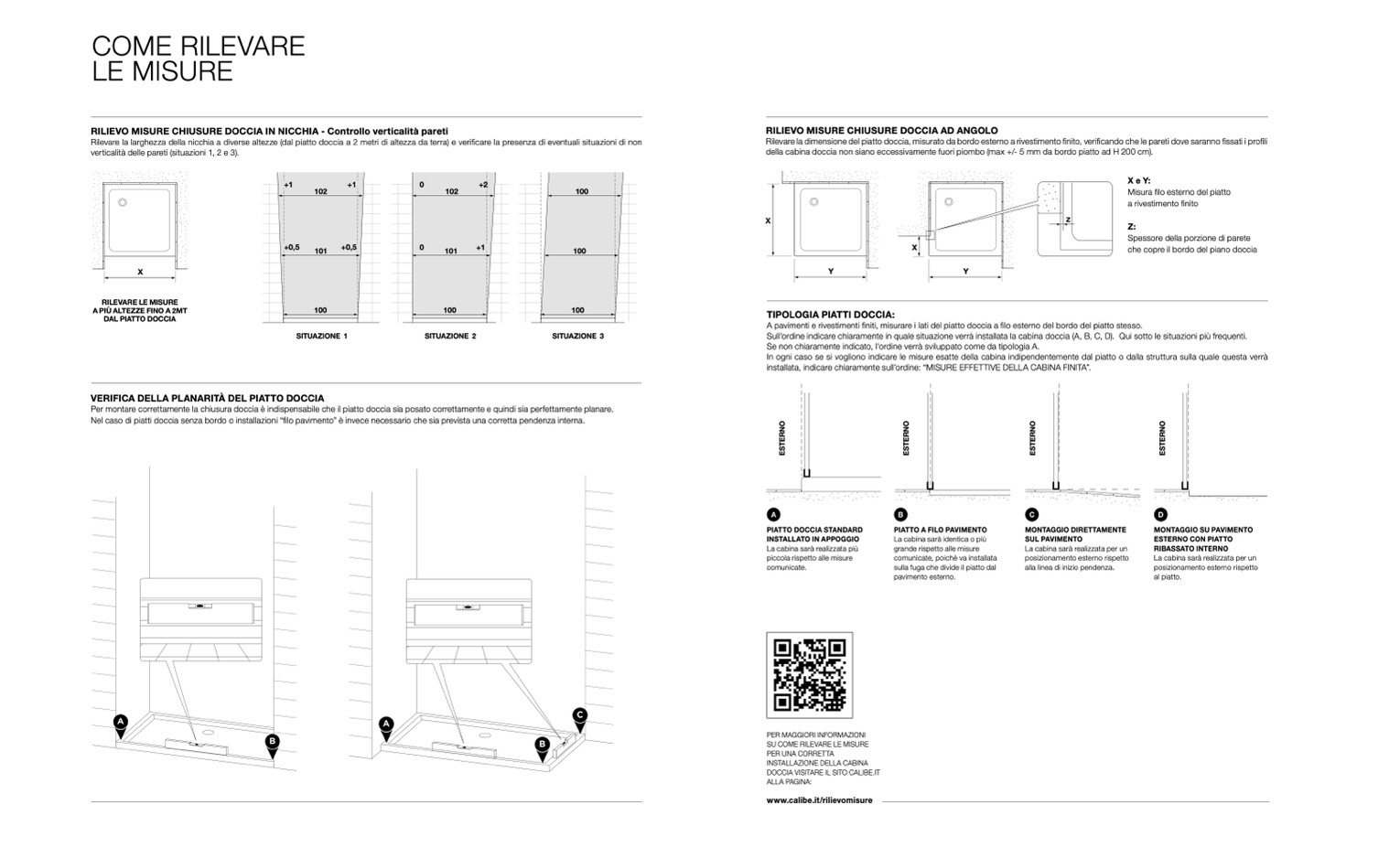

COME RILEVARE
LE MISURE
RILIEVO MISURE CHIUSURE DOCCIA IN NICCHIA - Controllo verticalità pareti
Rilevare la larghezza della nicchia a diverse altezze (dal piatto doccia a 2 metri di altezza da terra) e veri
ficare la presenza di eventuali situazioni di non
verticalità delle pareti (situazioni 1, 2 e 3).
RILIEVO MISURE CHIUSURE DOCCIA AD ANGOLO
Rilevare la dimensione del piatto doccia, misurato da bordo esterno a rivestimento finito, verificando che le pareti dove saranno fissati i profili
della cabina doccia non siano eccessivamente fuori piombo (max +/- 5 mm da bordo piatto ad H 200 cm).
+1
102
+1
0
102
+2
100
100
SITUAZIONE 3
X e Y:
Misura filo esterno del piatto
a rivestimento finito
Z:
Spessore della porzione di parete
che copre il bordo del piano doccia
0
101
+1
100
X
Z
+0,5
101
+0,5
X
X
100
100
Y
Y
Y
RILEVARE LE MISURE
A PIÙ ALTEZZE FINO A 2MT
DAL PIATTO DOCCIA
TIPOLOGIA PIATTI DOCCIA:
SITUAZIONE 1
SITUAZIONE 2
A pavimenti e rivestimenti finiti, misurare i lati del piatto doccia a filo esterno del bordo del piatto stesso.
Sull’ordine indicare chiaramente in quale situazione verrà installata la cabina doccia (A, B, C, D). Qui sotto le situazioni più frequenti.
Se non chiaramente indicato, l'ordine verrà sviluppato come da tipologia A.
In ogni caso se si vogliono indicare le misure esatte della cabina indipendentemente dal piatto o dalla struttura sulla quale questa verrà
installata, indicare chiaramente sull’ordine: “MISURE EFFETTIVE DELLA CABINA FINITA”.
VERIFICA DELLA PLANARITÀ DEL PIATTO DOCCIA
Per montare correttamente la chiusura doccia è indispensabile che il piatto doccia sia posato correttamente e quindi sia perfettamente planare.
Nel caso di piatti doccia senza bordo o installazioni “filo pavimento” è invece necessario che sia prevista una corretta pendenza interna.
PIATTO DOCCIA STANDARD
INSTALLATO IN APPOGGIO
La cabina sarà realizzata più
piccola rispetto alle misure
comunicate.
PIATTO A FILO PAVIMENTO
La cabina sarà identica o più
grande rispetto alle misure
comunicate, poichè va installata
sulla fuga che divide il piatto dal
pavimento esterno.
MONTAGGIO DIRETTAMENTE
SUL PAVIMENTO
La cabina sarà realizzata per un
posizionamento esterno rispetto
alla linea di inizio pendenza.
MONTAGGIO SU PAVIMENTO
ESTERNO CON PIATTO
RIBASSATO INTERNO
La cabina sarà realizzata per un
posizionamento esterno rispetto
al piatto.
PER MAGGIORI INFORMAZIONI
SU COME RILEVARE LE MISURE
PER UNA CORRETTA
INSTALLAZIONE DELLA CABINA
DOCCIA VISITARE IL SITO CALIBE.IT
ALLA PAGINA:
www.calibe.it/rilievomisure
