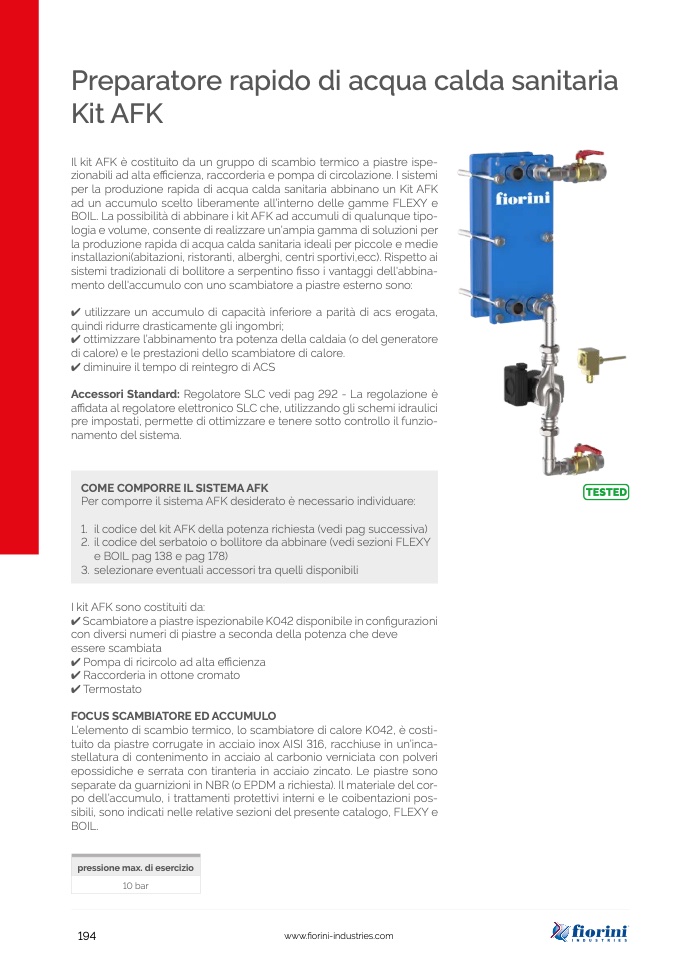

Preparatore rapido di acqua calda sanitaria

Kit AFK

Il kit AFK è costituito da un gruppo di scambio termico a piastre ispe-

zionabili ad alta efficienza, raccorderia e pompa di circolazione. I sistemi

per la produzione rapida di acqua calda sanitaria abbinano un Kit AFK

ad un accumulo scelto liberamente all’interno delle gamme FLEXY e

BOIL. La possibilità di abbinare i kit AFK ad accumuli di qualunque tipo-

logia e volume, consente di realizzare un’ampia gamma di soluzioni per

la produzione rapida di acqua calda sanitaria ideali per piccole e medie

installazioni(abitazioni, ristoranti, alberghi, centri sportivi,ecc). Rispetto ai

sistemi tradizionali di bollitore a serpentino fisso i vantaggi dell'abbina-

mento dell'accumulo con uno scambiatore a piastre esterno sono:

✔ utilizzare un accumulo di capacità inferiore a parità di acs erogata,

quindi ridurre drasticamente gli ingombri;

✔ ottimizzare l’abbinamento tra potenza della caldaia (o del generatore

di calore) e le prestazioni dello scambiatore di calore.

✔ diminuire il tempo di reintegro di ACS

Accessori Standard: Regolatore SLC vedi pag 292 - La regolazione è

affidata al regolatore elettronico SLC che, utilizzando gli schemi idraulici

pre impostati, permette di ottimizzare e tenere sotto controllo il funzio-

namento del sistema.

COME COMPORRE IL SISTEMA AFK

Per comporre il sistema AFK desiderato è necessario individuare:

1. il codice del kit AFK della potenza richiesta (vedi pag successiva)

2. il codice del serbatoio o bollitore da abbinare (vedi sezioni FLEXY

e BOIL pag 138 e pag 178)

3. selezionare eventuali accessori tra quelli disponibili

I kit AFK sono costituiti da:

✔ Scambiatore a piastre ispezionabile K042 disponibile in configurazioni

con diversi numeri di piastre a seconda della potenza che deve

essere scambiata

✔ Pompa di ricircolo ad alta efficienza

✔ Raccorderia in ottone cromato

✔ Termostato

FOCUS SCAMBIATORE ED ACCUMULO

L’elemento di scambio termico, lo scambiatore di calore K042,

è costi-

tuito da piastre corrugate in acciaio inox AISI 316, racchiuse in un’inca-

stellatura di contenimento in acciaio al carbonio verniciata con polveri

epossidiche e serrata con tiranteria in acciaio zincato. Le piastre sono

separate da guarnizioni in NBR (o EPDM a richiesta). Il materiale del cor-

po dell’accumulo, i trattamenti protettivi interni e le coibentazioni pos-

sibili, sono indicati nelle relative sezioni del presente catalogo, FLEXY e

BOIL.

pressione max. di esercizio

10 bar
