Soluzioni con sistema ibrido IANUS

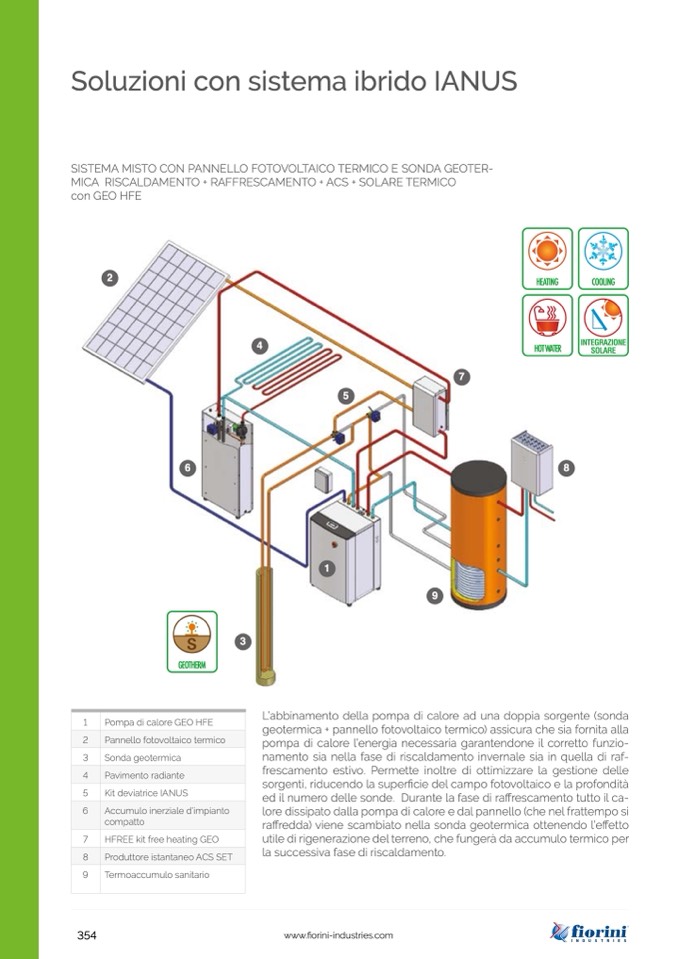

SISTEMA MISTO CON PANNELLO FOTOVOLTAICO TERMICO E SONDA GEOTER-

MICA RISCALDAMENTO + RAFFRESCAMENTO + ACS + SOLARE TERMICO

con GEO HFE

2

HEATING

HOT WATER

COOLING

4

5

7

6

8

1

9

L’abbinamento della pompa di calore ad una doppia sorgente (sonda

geotermica + pannello fotovoltaico termico) assicura che sia fornita alla

pompa di calore l’energia necessaria garantendone il corretto funzio-

namento sia nella fase di riscaldamento invernale sia in quella di raf-

frescamento estivo. Permette inoltre di ottimizzare la gestione delle

sorgenti, riducendo la superficie del campo fotovoltaico e la profondità

ed il numero delle sonde. Durante la fase di raffrescamento tutto il ca-

lore dissipato dalla pompa di calore e dal pannello (che nel frattempo si

raffredda) viene scambiato nella sonda geotermica ottenendo l’effetto

utile di rigenerazione del terreno, che fungerà da accumulo termico per

la successiva fase di riscaldamento.

GEOTHERM

3

1

Pompa di calore GEO HFE

2

Pannello fotovoltaico termico

3

Sonda geotermica

4

Pavimento radiante

5

Kit deviatrice IANUS

6

Accumulo inerziale d’impianto

compatto

7

HFREE kit free heating GEO

8

Produttore istantaneo ACS SET

9

Termoaccumulo sanitario
