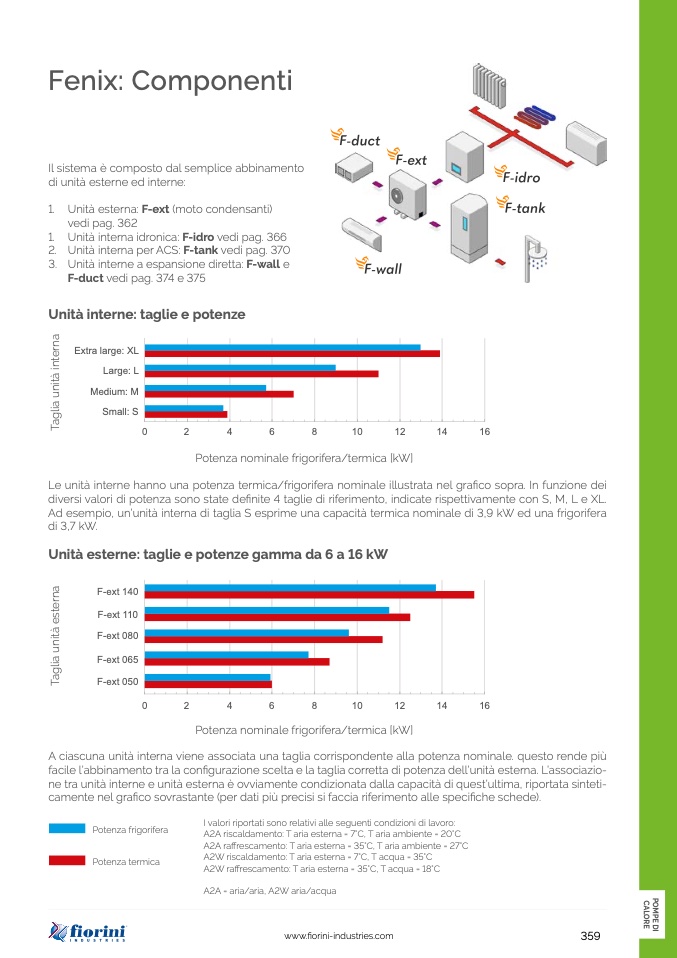

Il sistema è composto dal semplice abbinamento
di unità esterne ed interne:
1. Unità esterna: F-ext (moto condensanti)
vedi pag. 362
1. Unità interna idronica: F-idro vedi pag. 366
2. Unità interna per ACS: F-tank vedi pag. 370
3. Unità interne a espansione diretta: F-wall e
F-duct vedi pag. 374 e 375
Extra large: XL
Large: L
Medium: M
Small: S
Le unità interne hanno una potenza termica/frigorifera nominale illustrata nel grafico sopra. In funzione dei
diversi valori di potenza sono state definite 4 taglie di riferimento, indicate rispettivamente con S, M, L e XL.
Ad esempio, un’unità interna di taglia S esprime una capacità termica nominale di 3,9 kW ed una frigorifera
di 3,7 kW.
0
2
4
6
8
10
12
14
16
Potenza nominale frigorifera/termica [kW]
F-ext 140
F-ext 110
F-ext 080
F-ext 065
F-ext 050
A ciascuna unità interna viene associata una taglia corrispondente alla potenza nominale. questo rende più
facile l’abbinamento tra la configurazione scelta e la taglia corretta di potenza dell’unità esterna. L’associazio-
ne tra unità interne e unità esterna è ovviamente condizionata dalla capacità di quest’ultima, riportata sinteti-
camente nel grafico sovrastante (per dati più precisi si faccia riferimento alle specifiche schede).
Potenza frigorifera
Potenza termica
I valori riportati sono relativi alle seguenti condizioni di lavoro:
A2A riscaldamento: T aria esterna = 7°C, T aria ambiente = 20°C
A2A raffrescamento: T aria esterna = 35°C, T aria ambiente = 27°C
A2W riscaldamento: T aria esterna = 7°C, T acqua = 35°C
A2W raffrescamento: T aria esterna = 35°C, T acqua = 18°C
A2A = aria/aria, A2W aria/acqua
0
2
4
6
8
10
12
14
16
Potenza nominale frigorifera/termica [kW]
