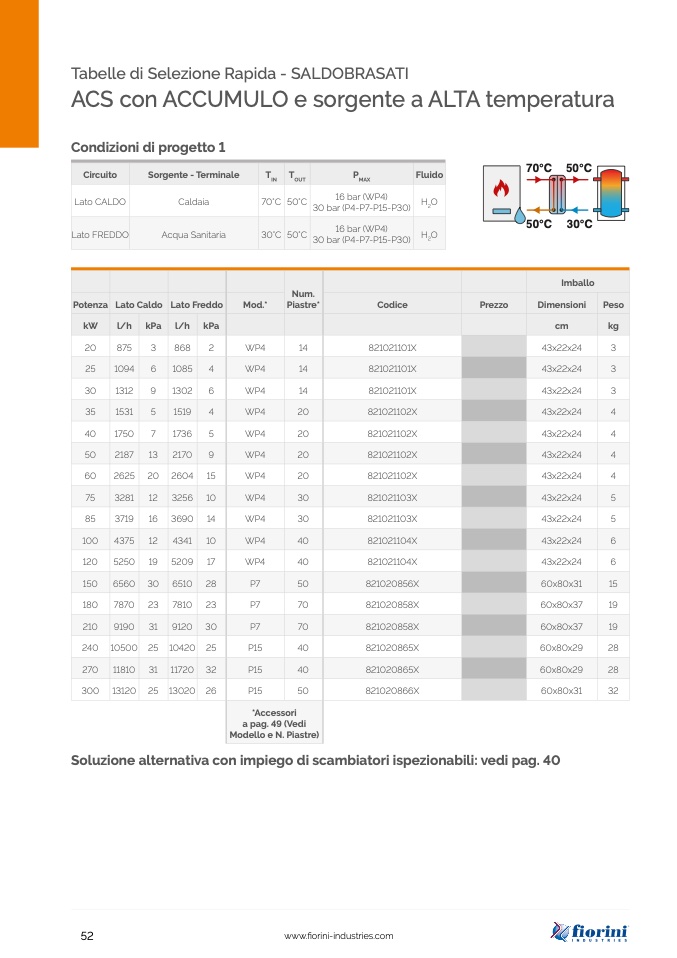

Tabelle di Selezione Rapida - SALDOBRASATI
ACS con ACCUMULO e sorgente a ALTA temperatura
Condizioni di progetto 1
70°C 50°C
50°C 30°C
Circuito
Sorgente - Terminale
T
IN
T
OUT
P
MAX
Fluido
Lato CALDO
Caldaia
70°C
50°C
16 bar (WP4)
30 bar (P4-P7-P15-P30)
H
2
O
Lato FREDDO
Acqua Sanitaria
30°C
50°C
16 bar (WP4)
30 bar (P4-P7-P15-P30)
H
2
O
Imballo
Num.
Potenza Lato Caldo Lato Freddo
Mod.*
Piastre*
Codice
Prezzo
Dimensioni
Peso
kW
l/h
kPa
l/h kPa
cm
kg
20
875
3
868
2
WP4
14
821021101X
43x22x24
3
25
1094
6
1085
4
WP4
14
821021101X
43x22x24
3
30
1312
9
1302
6
WP4
14
821021101X
43x22x24
3
35
1531
5
1519
4
WP4
20
821021102X
43x22x24
4
40
1750
7
1736
5
WP4
20
821021102X
43x22x24
4
50
2187
13
2170
9
WP4
20
821021102X
43x22x24
4
60
2625 20 2604 15
WP4
20
821021102X
43x22x24
4
75
3281
12
3256 10
WP4
30
821021103X
43x22x24
5
85
3719
16 3690 14
WP4
30
821021103X
43x22x24
5
100
4375
12
4341
10
WP4
40
821021104X
43x22x24
6
120
5250
19 5209
17
WP4
40
821021104X
43x22x24
6
150
6560 30 6510 28
P7
50
821020856X
60x80x31
15
180
7870 23
7810
23
P7
70
821020858X
60x80x37
19
210
9190
31
9120 30
P7
70
821020858X
60x80x37
19
240 10500 25 10420 25
P15
40
821020865X
60x80x29
28
270
11810 31 11720 32
P15
40
821020865X
60x80x29
28
300 13120 25 13020 26
P15
50
821020866X
60x80x31
32
*Accessori
a pag. 49 (Vedi
Modello e N. Piastre)
Soluzione alternativa con impiego di scambiatori ispezionabili: vedi pag. 40
