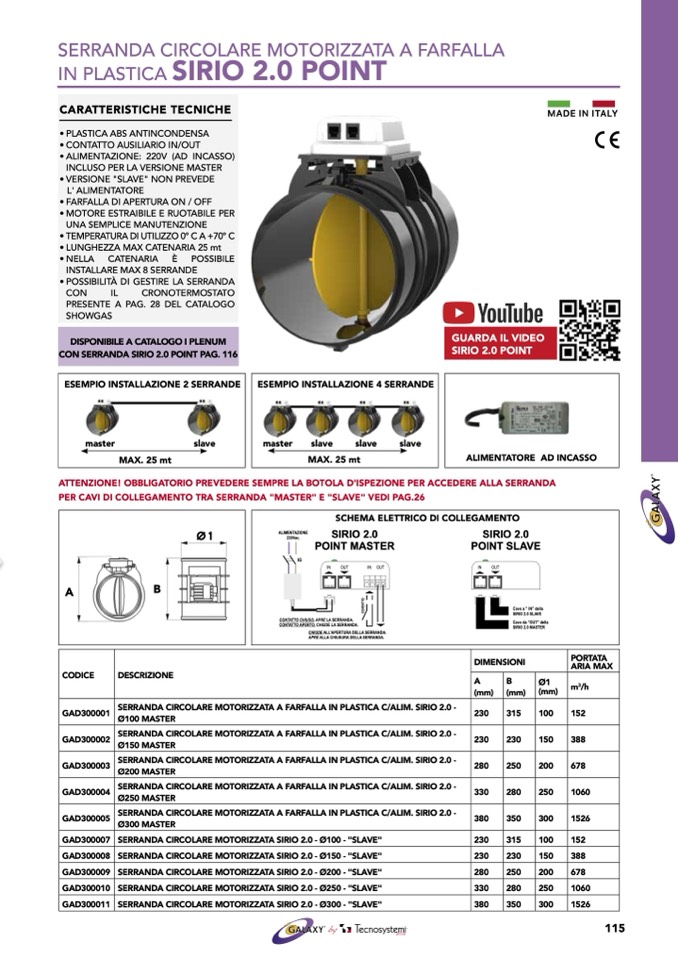

SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA
IN PLASTICA
SIRIO 2.0 POINT
ATTENZIONE! OBBLIGATORIO PREVEDERE SEMPRE LA BOTOLA D'ISPEZIONE PER ACCEDERE ALLA SERRANDA
PER CAVI DI COLLEGAMENTO TRA SERRANDA "MASTER" E "SLAVE" VEDI PAG.26
CARATTERISTICHE TECNICHE
• PLASTICA ABS ANTINCONDENSA
• CONTATTO AUSILIARIO IN/OUT
•ALIMENTAZIONE: 220V (AD INCASSO)
INCLUSO PER LA VERSIONE MASTER
• VERSIONE "SLAVE" NON PREVEDE
L' ALIMENTATORE
• FARFALLA DI APERTURA ON / OFF
• MOTORE ESTRAIBILE E RUOTABILE PER
UNA SEMPLICE MANUTENZIONE
• TEMPERATURA DI UTILIZZO 0° C A +70° C
• LUNGHEZZA MAX CATENARIA 25 mt
• NELLA CATENARIA È POSSIBILE
INSTALLARE MAX 8 SERRANDE
• POSSIBILITÀ DI GESTIRE LA SERRANDA
CON
IL
CRONOTERMOSTATO
PRESENTE A PAG. 28 DEL CATALOGO
SHOWGAS
DISPONIBILE A CATALOGO I PLENUM
CON SERRANDA SIRIO 2.0 POINT PAG. 116
MADE IN ITALY
ESEMPIO INSTALLAZIONE 2 SERRANDE
GUARDA IL VIDEO
SIRIO 2.0 POINT
master
slave
MAX. 25 mt
ESEMPIO INSTALLAZIONE 4 SERRANDE
master slave
slave
slave
MAX. 25 mt
ALIMENTATORE AD INCASSO
230Vac.
SCHEMA ELETTRICO DI COLLEGAMENTO
ALIMENTAZIONE ALIMENTAZIONE
SIRIO 2S.I0RIO 2.0
SIRIO 2S.I0RIO 2.0
230Vac.
POINTPMOAINSTEMRASTER POINTPSOLIANVTESLAVE
IG
IG
IN
OUT
IN IN OUOTUT
CONTATTO CHIUSOC,OANPTRAETTLOACSHEIRURSAON, ADPAR. E LA SERRA .
CONTATTO APERTCOO, NCTHAIUTDTOE LAAPESRETROR,ACNHDIUAD. E LA SER
DA.
IN OUT
IN
OUT
IN
OUT
Cavo a ” IN” della Cavo a ” IN” della
SIRIO 2.0 SLAVE SIRIO 2.0 SLAVE
Cavo da “OUT” delClavo da “OUT” della
SIRIO 2.0 MASTERSIRIO 2.0 MASTER
A
Ø1
B
NDA
RAN
CHIUDE ALL’APERCTHUIRUADEDEALLA’ASPERRTAUNRDAAD.ELLA SERRANDA.
APRE ALLA CHIUSAUPRRAEDAELLACSHEIRURSAUNRDAAD.ELLA SERRANDA.
CODICE
DESCRIZIONE
DIMENSIONI
PORTATA
ARIA MAX
A
(mm)
B
(mm)
Ø1
(mm)
m
3
/h
GAD300001
SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA IN PLASTICA C/ALIM. SIRIO 2.0 -
Ø100 MASTER
230
315
100
152
GAD300002
SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA IN PLASTICA C/ALIM. SIRIO 2.0 -
Ø150 MASTER
230
230
150
388
GAD300003
SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA IN PLASTICA C/ALIM. SIRIO 2.0 -
Ø200 MASTER
280
250
200
678
GAD300004
SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA IN PLASTICA C/ALIM. SIRIO 2.0 -
Ø250 MASTER
330
280
250
1060
GAD300005
SERRANDA CIRCOLARE MOTORIZZATA A FARFALLA IN PLASTICA C/ALIM. SIRIO 2.0 -
Ø300 MASTER
380
350
300
1526
GAD300007
SERRANDA CIRCOLARE MOTORIZZATA SIRIO 2.0 - Ø100 - "SLAVE"
230
315
100
152
GAD300008
SERRANDA CIRCOLARE MOTORIZZATA SIRIO 2.0 - Ø150 - "SLAVE"
230
230
150
388
GAD300009
SERRANDA CIRCOLARE MOTORIZZATA SIRIO 2.0 - Ø200 - "SLAVE"
280
250
200
678
GAD300010
SERRANDA CIRCOLARE MOTORIZZATA SIRIO 2.0 - Ø250 - "SLAVE"
330
280
250
1060
GAD300011
SERRANDA CIRCOLARE MOTORIZZATA SIRIO 2.0 - Ø300 - "SLAVE"
380
350
300
1526
115
