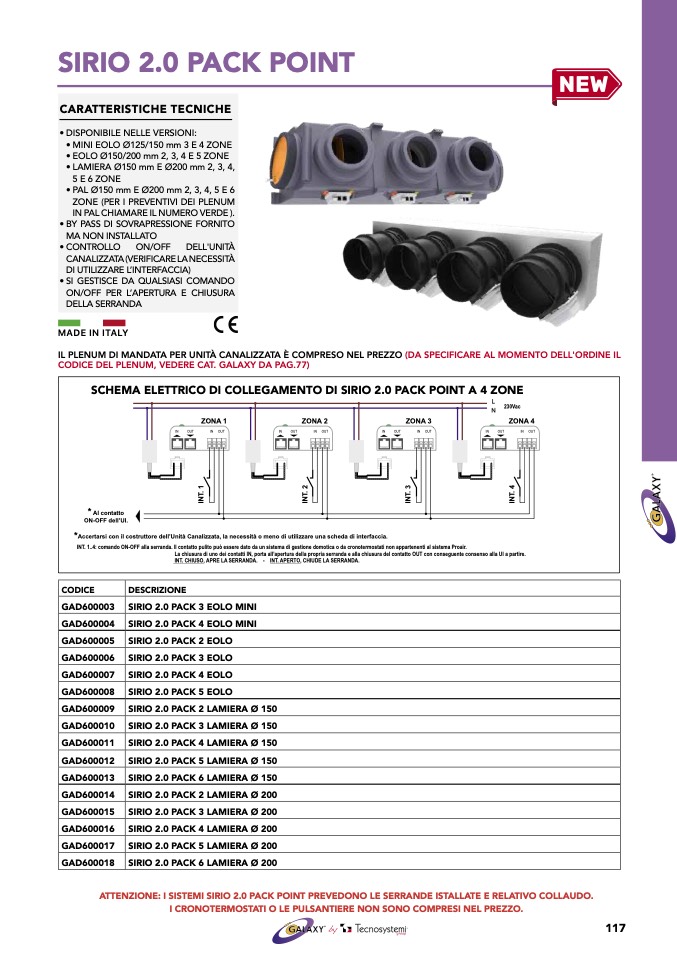

SIRIO 2.0 PACK POINT

CARATTERISTICHE TECNICHE

• DISPONIBILE NELLE VERSIONI:

• MINI EOLO Ø125/150 mm 3 E 4 ZONE

• EOLO Ø150/200 mm 2, 3, 4 E 5 ZONE

• LAMIERA Ø150 mm E Ø200 mm 2, 3, 4,

5 E 6 ZONE

• PAL Ø150 mm E Ø200 mm 2, 3, 4, 5 E 6

ZONE (PER I PREVENTIVI DEI PLENUM

IN PAL CHIAMARE IL NUMERO VERDE ).

• BY PASS DI SOVRAPRESSIONE FORNITO

MA NON INSTALLATO

• CONTROLLO ON/OFF

DELL'UNITÀ

CANALIZZATA (VERIFICARE LA NECESSITÀ

DI UTILIZZARE L’INTERFACCIA)

• SI GESTISCE DA QUALSIASI COMANDO

ON/OFF PER L’APERTURA E CHIUSURA

DELLA SERRANDA

UNITA’ INTERNA

CANALIZZATA

MADE IN ITALY

Via Mattei, 2/4 - Z.I. S. Giacomo di Veglia

31029 Vittorio Veneto (TV) Italia

Tel. +39 0438-500044 - Fax -39 0438-501516

info@tecnosystemi.com www.tecnosystemi.com

IL PLENUM DI MANDATA PER UNIT

À CANALIZZATA È COMPRESO NEL PREZZO (DA SPECIFICARE AL MOMENTO DELL'ORDINE IL

CODICE DEL PLENUM, VEDERE CAT. GALAXY DA PAG.77)

SCHEMA DI COLLEGAMENTO DI UN SIRIO 2.0 PACK 4 ZONE

SCHEMA ELETTRICO DI COLLEGAMENTO DI SIRIO 2.0 PACK POINT A 4 ZONE

L

N

230Vac

IN

OUT

ZONA 1

IN OUT

IN

OUT

ZONA 2

IN OUT

IN

OUT

ZONA 3

IN OUT

IN

OUT

ZONA 4

IN OUT

*

Al contatto

ON-OFF dell’UI.

*

Accertarsi con il costruttore dell’Unità Canalizzata, la necessità o meno di utilizzare una scheda di interfaccia.

INT. 1..4: comando ON-OFF alla serranda. Il contatto pulito può essere dato da un sistema di gestione domotica o da cronotermostati non appartenenti al sistema Proair.

La chiusura di uno dei contatti IN, porta all’apertura della propria serranda e alla chiusura del contatto OUT con conseguente consenso alla UI a partire.

INT. CHIUSO, APRE LA SERRANDA. - INT. APERTO, CHIUDE LA SERRANDA.

CODICE

DESCRIZIONE

GAD600003

SIRIO 2.0 PACK 3 EOLO MINI

GAD600004

SIRIO 2.0 PACK 4 EOLO MINI

GAD600005

SIRIO 2.0 PACK 2 EOLO

GAD600006

SIRIO 2.0 PACK 3 EOLO

GAD600007

SIRIO 2.0 PACK 4 EOLO

GAD600008

SIRIO 2.0 PACK 5 EOLO

GAD600009

SIRIO 2.0 PACK 2 LAMIERA Ø 150

GAD600010

SIRIO 2.0 PACK 3 LAMIERA Ø 150

GAD600011

SIRIO 2.0 PACK 4 LAMIERA Ø 150

GAD600012

SIRIO 2.0 PACK 5 LAMIERA Ø 150

GAD600013

SIRIO 2.0 PACK 6 LAMIERA Ø 150

GAD600014

SIRIO 2.0 PACK 2 LAMIERA Ø 200

GAD600015

SIRIO 2.0 PACK 3 LAMIERA Ø 200

GAD600016

SIRIO 2.0 PACK 4 LAMIERA Ø 200

GAD600017

SIRIO 2.0 PACK 5 LAMIERA Ø 200

GAD600018

SIRIO 2.0 PACK 6 LAMIERA Ø 200

Foto plenum motorizz Eolo

Foto plenum motorizz lamiera

ATTENZIONE: I SISTEMI SIRIO 2.0 PACK POINT PREVEDONO LE SERRANDE ISTALLATE E RELATIVO COLLAUDO.

I CRONOTERMOSTATI O LE PULSANTIERE NON SONO COMPRESI NEL PREZZO.
