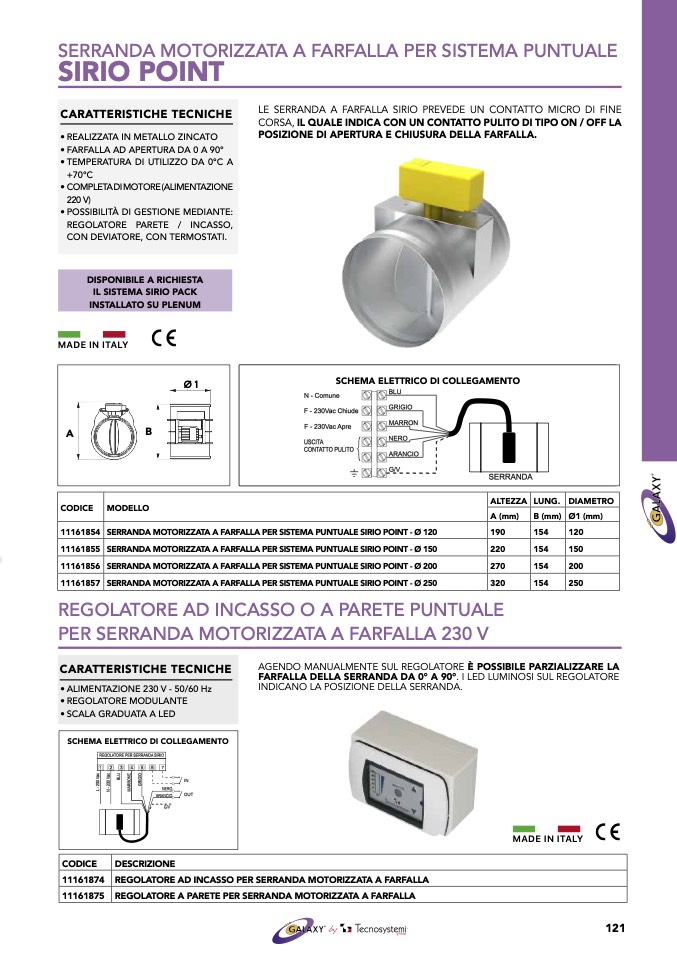

SERRANDA MOTORIZZATA A FARFALLA PER SISTEMA PUNTUALE

SIRIO POINT

CARATTERISTICHE TECNICHE

• REALIZZATA IN METALLO ZINCATO

• FARFALLA AD APERTURA DA 0 A 90°

• TEMPERATURA DI UTILIZZO DA 0°C A

+70°C

• COMPLETADIMOTORE(ALIMENTAZIONE

220 V)

• POSSIBILITÀ DI GESTIONE MEDIANTE:

REGOLATORE PARETE / INCASSO,

CON DEVIATORE, CON TERMOSTATI.

DISPONIBILE A RICHIESTA

IL SISTEMA SIRIO PACK

INSTALLATO SU PLENUM

MADE IN ITALY

Ø1

B

LE SERRANDA A FARFALLA SIRIO PREVEDE UN CONTATTO MICRO DI FINE

CORSA,

IL QUALE INDICA CON UN CONTATTO PULITO DI TIPO ON / OFF LA

POSIZIONE DI APERTURA E CHIUSURA DELLA FARFALLA.

A

CODICE

11161854

11161855

11161856

11161857

MODELLO

ALTEZZA

A (mm)

190

220

270

320

LUNG.

B (mm)

154

154

154

154

DIAMETRO

Ø1 (mm)

120

150

200

250

CODICE

11161874

11161875

DESCRIZIONE

REGOLATORE AD INCASSO PER SERRANDA MOTORIZZATA A FARFALLA

REGOLATORE A PARETE PER SERRANDA MOTORIZZATA A FARFALLA

SERRANDA MOTORIZZATA A FARFALLA PER SISTEMA PUNTUALE SIRIO POINT - Ø 120

SERRANDA MOTORIZZATA A FARFALLA PER SISTEMA PUNTUALE SIRIO POINT - Ø 150

SERRANDA MOTORIZZATA A FARFALLA PER SISTEMA PUNTUALE SIRIO POINT - Ø 200

SERRANDA MOTORIZZATA A FARFALLA PER SISTEMA PUNTUALE SIRIO POINT - Ø 250

REGOLATORE AD INCASSO O A PARETE PUNTUALE

PER SERRANDA MOTORIZZATA A FARFALLA 230 V

CARATTERISTICHE TECNICHE

• ALIMENTAZIONE 230 V - 50/60 Hz

• REGOLATORE MODULANTE

• SCALA GRADUATA A LED

SCHEMA ELETTRICO DI COLLEGAMENTO

AGENDO MANUALMENTE SUL REGOLATORE

È POSSIBILE PARZIALIZZARE LA

FARFALLA DELLA SERRANDA DA 0° A 90°. I LED LUMINOSI SUL REGOLATORE

INDICANO LA POSIZIONE DELLA SERRANDA.

SCHEMA ELETTRICO DI COLLEGAMENTO

MADE IN ITALY

121
