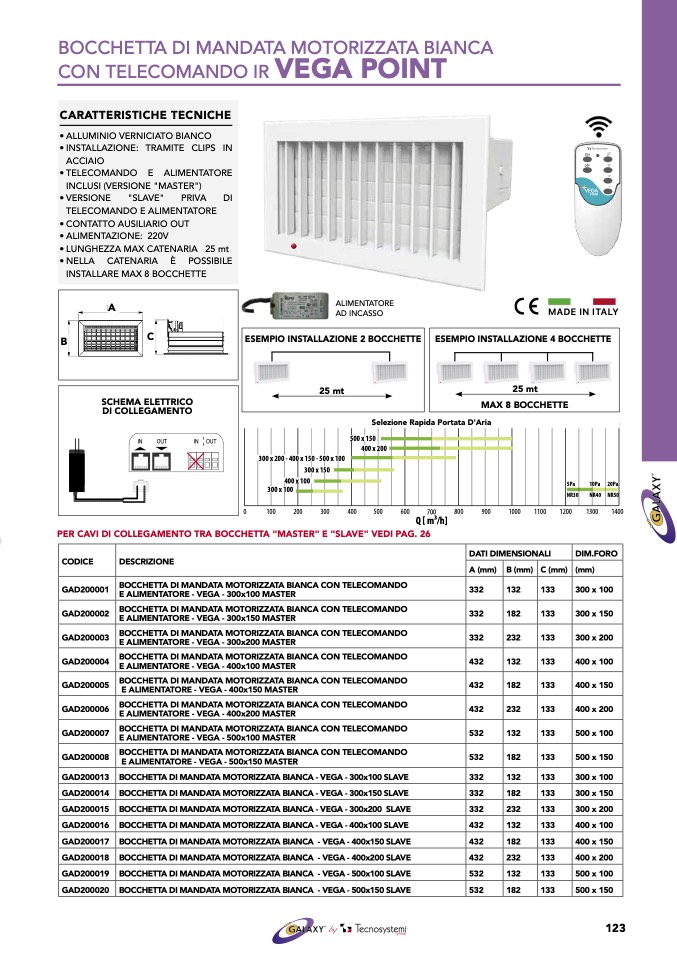

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA
CON TELECOMANDO IR
VEGA POINT
CARATTERISTICHE TECNICHE
• ALLUMINIO VERNICIATO BIANCO
• INSTALLAZIONE: TRAMITE CLIPS IN
ACCIAIO
•TELECOMANDO E ALIMENTATORE
INCLUSI (VERSIONE "MASTER")
• VERSIONE "SLAVE" PRIVA DI
TELECOMANDO E ALIMENTATORE
• CONTATTO AUSILIARIO OUT
•ALIMENTAZIONE: 220V
• LUNGHEZZA MAX CATENARIA 25 mt
• NELLA CATENARIA È POSSIBILE
INSTALLARE MAX 8 BOCCHETTE
ON
OFF
VEGA
POINT
B
A
C
ALIMENTATORE
AD INCASSO
MADE IN ITALY
NR50
ESEMPIO INSTALLAZIONE 2 BOCCHETTE
25 mt
ESEMPIO INSTALLAZIONE 4 BOCCHETTE
25 mt
MAX 8 BOCCHETTE
Selezione Rapida Portata D'Aria
500 x 150
400 x 200
00
300 x 200 - 400 x 150 - 500 x 1
300 x 150
400 x 100
300 x 100
5Pa
NR30
1 0Pa
NR40
20Pa
SCHEMA ELETTRICO
DI COLLEGAMENTO
SIRIO 2.0
I
N
OUT
INOUT
0
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
PER CAVI DI COLLEGAMENTO TRA BOCCHETTA "MASTER" E "SLAVE" VEDI PAG. 26
Q [ m3/h]
CODICE
DESCRIZIONE
DATI DIMENSIONALI
DIM.FORO
A (mm) B (mm) C (mm) (mm)
GAD200001
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 300x100 MASTER
332
132
133
300 x 100
GAD200002
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 300x150 MASTER
332
182
133
300 x 150
GAD200003
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 300x200 MASTER
332
232
133
300 x 200
GAD200004
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 400x100 MASTER
432
132
133
400 x 100
GAD200005
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 400x150 MASTER
432
182
133
400 x 150
GAD200006
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 400x200 MASTER
432
232
133
400 x 200
GAD200007
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 500x100 MASTER
532
132
133
500 x 100
GAD200008
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO
E ALIMENTATORE - VEGA - 500x150 MASTER
532
182
133
500 x 150
GAD200013
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 300x100 SLAVE
332
132
133
300 x 100
GAD200014
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 300x150 SLAVE
332
182
133
300 x 150
GAD200015
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 300x200 SLAVE
332
232
133
300 x 200
GAD200016
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 400x100 SLAVE
432
132
133
400 x 100
GAD200017
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 400x150 SLAVE
432
182
133
400 x 150
GAD200018
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 400x200 SLAVE
432
232
133
400 x 200
GAD200019
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 500x100 SLAVE
532
132
133
500 x 100
GAD200020
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - VEGA - 500x150 SLAVE
532
182
133
500 x 150
