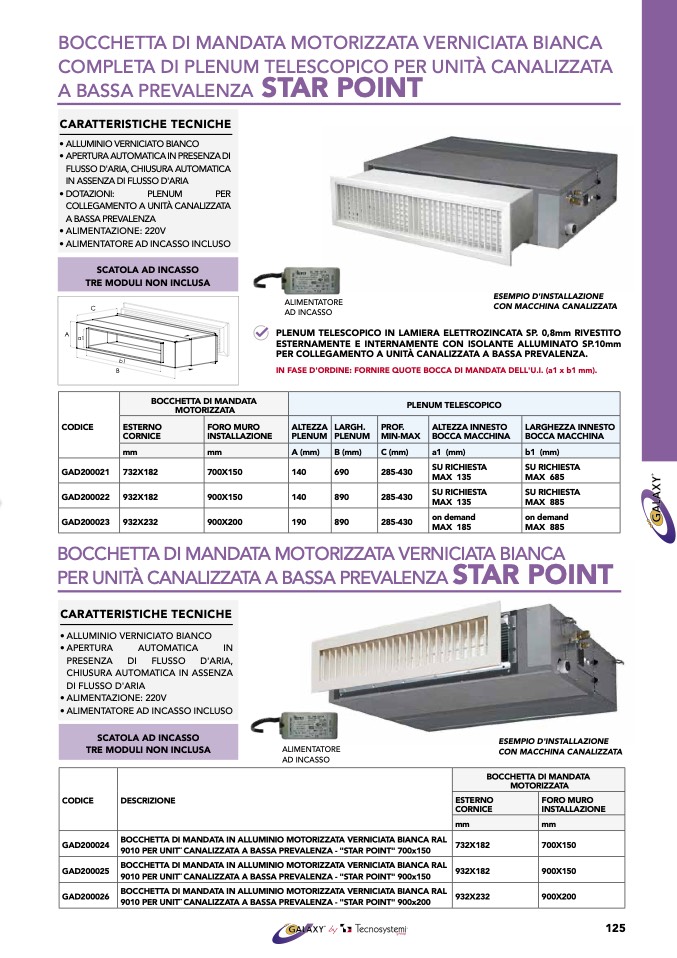

BOCCHETTA DI MANDATA MOTORIZZATA VERNICIATA BIANCA
COMPLETA DI PLENUM TELESCOPICO PER UNITÀ CANALIZZATA
A BASSA PREVALENZA
STAR POINT
CARATTERISTICHE TECNICHE
• ALLUMINIO VERNICIATO BIANCO
• APERTURA AUTOMATICA IN PRESENZA DI
FLUSSO D'ARIA, CHIUSURA AUTOMATICA
IN ASSENZA DI FLUSSO D'ARIA
• DOTAZIONI:
PLENUM
PER
COLLEGAMENTO A UNITÀ CANALIZZATA
A BASSA PREVALENZA
• ALIMENTAZIONE: 220V
• ALIMENTATORE AD INCASSO INCLUSO
SCATOLA AD INCASSO
TRE MODULI NON INCLUSA
C
A
a1
B
ALIMENTATORE
AD INCASSO
ESEMPIO D'INSTALLAZIONE
CON MACCHINA CANALIZZATA
PLENUM TELESCOPICO IN LAMIERA ELETTROZINCATA SP. 0,8mm RIVESTITO
ESTERNAMENTE E INTERNAMENTE CON ISOLANTE ALLUMINATO SP.10mm
PER COLLEGAMENTO A UNITÀ CANALIZZATA A BASSA PREVALENZA.
IN FASE D'ORDINE: FORNIRE QUOTE BOCCA DI MANDATA DELL'U.I. (a1 x b1 mm).
CODICE
ESTERNO
CORNICE
BOCCHETTA DI MANDATA
MOTORIZZATA
FORO MURO
INSTALLAZIONE
ALTEZZA
PLENUM
LARGH.
PLENUM
PROF.
MIN-MAX
PLENUM TELESCOPICO
ALTEZZA INNESTO
BOCCA MACCHINA
LARGHEZZA INNESTO
BOCCA MACCHINA
mm
mm
A (mm)
B (mm)
C (mm)
a1 (mm)
b1 (mm)
GAD200021
732X182
700X150
140
690
285-430
SU RICHIESTA
MAX 135
SU RICHIESTA
MAX 685
GAD200022
932X182
900X150
140
890
285-430
SU RICHIESTA
MAX 135
SU RICHIESTA
MAX 885
GAD200023
932X232
900X200
190
890
BOCCHETTA DI MANDATA MOTORIZZATA VERNICIATA BIANCA
PER UNIT
À CANALIZZATA A BASSA PREVALENZA
STAR POINT
285-430
on demand
MAX 185
on demand
MAX 885
CARATTERISTICHE TECNICHE
• ALLUMINIO VERNICIATO BIANCO
• APERTURA
AUTOMATICA
IN
PRESENZA DI FLUSSO D'ARIA,
CHIUSURA AUTOMATICA IN ASSENZA
DI FLUSSO D'ARIA
• ALIMENTAZIONE: 220V
• ALIMENTATORE AD INCASSO INCLUSO
SCATOLA AD INCASSO
TRE MODULI NON INCLUSA
ALIMENTATORE
AD INCASSO
ESEMPIO D'INSTALLAZIONE
CON MACCHINA CANALIZZATA
BOCCHETTA DI MANDATA
MOTORIZZATA
CODICE
DESCRIZIONE
ESTERNO
CORNICE
FORO MURO
INSTALLAZIONE
mm
mm
GAD200024
BOCCHETTA DI MANDATA IN ALLUMINIO MOTORIZZATA VERNICIATA BIANCA RAL
9010 PER UNIT� CANALIZZATA A BASSA PREVALENZA - "STAR POINT" 700x150
732X182
700X150
GAD200025
BOCCHETTA DI MANDATA IN ALLUMINIO MOTORIZZATA VERNICIATA BIANCA RAL
9010 PER UNIT� CANALIZZATA A BASSA PREVALENZA - "STAR POINT" 900x150
932X182
900X150
GAD200026
BOCCHETTA DI MANDATA IN ALLUMINIO MOTORIZZATA VERNICIATA BIANCA RAL
9010 PER UNIT� CANALIZZATA A BASSA PREVALENZA - "STAR POINT" 900x200
932X232
900X200
125
b
1
