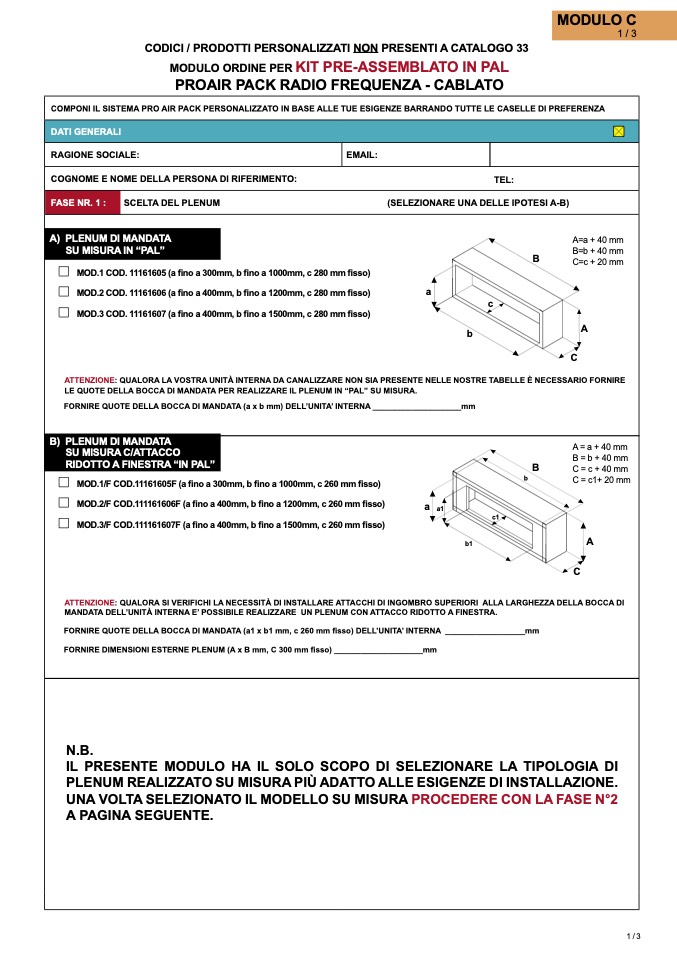

CODICI / PRODOTTI PERSONALIZZATI NON PRESENTI A CATALOGO 33

MODULO ORDINE PER

KIT PRE-ASSEMBLATO IN PAL

PROAIR PACK RADIO FREQUENZA - CABLATO

COMPONI IL SISTEMA PRO AIR PACK PERSONALIZZATO IN BASE ALLE TUE ESIGENZE BARRANDO TUTTE LE CASELLE DI PREFERENZA

DATI GENERALI

RAGIONE SOCIALE:

EMAIL:

COGNOME E NOME DELLA PERSONA DI RIFERIMENTO:

TEL:

FASE NR. 1 :

A) PLENUM DI MANDATA

SU MISURA IN “PAL”

SCELTA DEL PLENUM

(SELEZIONARE UNA DELLE IPOTESI A-B)

MOD.1 COD. 11161605 (a fino a 300mm, b fino a 1000mm, c 280 mm fisso)

MOD.2 COD. 11161606 (a fino a 400mm, b fino a 1200mm, c 280 mm fisso)

a

MOD.3 COD. 11161607 (a fino a 400mm, b fino a 1500mm, c 280 mm fisso)

c

b

B

A=a+40mm

B=b+40mm

C=c+20mm

A

C

ATTENZIONE: QUALORA LA VOSTRA UNITÀ INTERNA DA CANALIZZARE NON SIA PRESENTE NELLE NOSTRE TABELLE È NECESSARIO FORNIRE

LE QUOTE DELLA BOCCA DI MANDATA PER REALIZZARE IL PLENUM IN “PAL” SU MISURA.

FORNIRE QUOTE DELLA BOCCA DI MANDATA (a x b mm) DELL’UNITA’ INTERNA ____________________mm

B) PLENUM DI MANDATA

SU MISURA C/ATTACCO

RIDOTTO A FINESTRA “IN PAL”

MOD.1/F COD.11161605F (a fino a 300mm, b fino a 1000mm, c 260 mm fisso)

MOD.2/F COD.111161606F (a fino a 400mm, b fino a 1200mm, c 260 mm fisso)

MOD.3/F COD.111161607F (a fino a 400mm, b fino a 1500mm, c 260 mm fisso)

B

b

A=a+40mm

B=b+40mm

C=c+40mm

C=c1+20mm

A

C

a

a1

c1

b1

ATTENZIONE: QUALORA SI VERIFICHI LA NECESSITÀ DI INSTALLARE ATTACCHI DI INGOMBRO SUPERIORI ALLA LARGHEZZA DELLA BOCCA DI

MANDATA DELL’UNITÀ INTERNA E’ POSSIBILE REALIZZARE UN PLENUM CON ATTACCO RIDOTTO A FINESTRA.

FORNIRE QUOTE DELLA BOCCA DI MANDATA (a1 x b1 mm, c 260 mm fisso) DELL’UNITA’ INTERNA __________________mm

FORNIRE DIMENSIONI ESTERNE PLENUM (A x B mm, C 300 mm fisso) ____________________mm

N.B.

IL PRESENTE MODULO HA IL SOLO SCOPO DI SELEZIONARE LA TIPOLOGIA DI

PLENUM REALIZZATO SU MISURA PIÙ ADATTO ALLE ESIGENZE DI INSTALLAZIONE.

UNA VOLTA SELEZIONATO IL MODELLO SU MISURA PROCEDERE CON LA FASE N°2

A PAGINA SEGUENTE.
