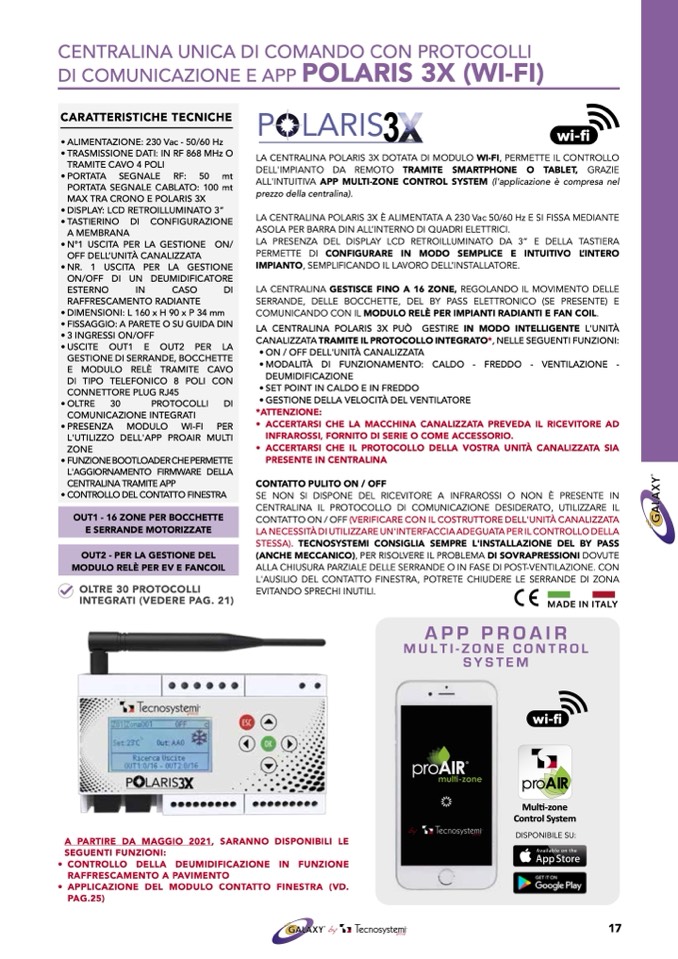

CENTRALINA UNICA DI COMANDO CON PROTOCOLLI
DI COMUNICAZIONE E APP
POLARIS 3X (WI-FI)
3
CARATTERISTICHE TECNICHE
• ALIMENTAZIONE: 230 Vac - 50/60 Hz
• TRASMISSIONE DATI: IN RF 868 MHz O
TRAMITE CAVO 4 POLI
• PORTATA SEGNALE RF: 50 mt
PORTATA SEGNALE CABLATO: 100 mt
MAX TRA CRONO E POLARIS 3X
• DISPLAY: LCD RETROILLUMINATO 3”
• TASTIERINO DI CONFIGURAZIONE
A MEMBRANA
• N°1 USCITA PER LA GESTIONE ON/
OFF DELL’UNITÀ CANALIZZATA
• NR. 1 USCITA PER LA GESTIONE
ON/OFF DI UN DEUMIDIFICATORE
ESTERNO
IN
CASO
DI
RAFFRESCAMENTO RADIANTE
• DIMENSIONI: L 160 x H 90 x P 34 mm
• FISSAGGIO: A PARETE O SU GUIDA DIN
• 3 INGRESSI ON/OFF
• USCITE OUT1 E OUT2 PER LA
GESTIONE DI SERRANDE, BOCCHETTE
E MODULO RELÈ TRAMITE CAVO
DI TIPO TELEFONICO 8 POLI CON
CONNETTORE PLUG RJ45
•OLTRE 30
PROTOCOLLI DI
wi-fi
COMUNICAZIONE INTEGRATI
• PRESENZA MODULO WI-FI
LA CENTRALINA POLARIS 3X DOTATA DI MODULO
WI-FI, PERMETTE IL CONTROLLO
DELL'IMPIANTO DA REMOTO
TRAMITE SMARTPHONE O TABLET, GRAZIE
ALL'INTUITIVA
APP MULTI-ZONE CONTROL SYSTEM (l'applicazione è compresa nel
prezzo della centralina).
LA CENTRALINA POLARIS 3X È ALIMENTATA A 230 Vac 50/60 Hz E SI FISSA MEDIANTE
ASOLA PER BARRA DIN ALL’INTERNO DI QUADRI ELETTRICI.
LA PRESENZA DEL DISPLAY LCD RETROILLUMINATO DA 3” E DELLA TASTIERA
PERMETTE DI
CONFIGURARE IN MODO SEMPLICE E INTUITIVO L’INTERO
IMPIANTO, SEMPLIFICANDO IL LAVORO DELL’INSTALLATORE.
LA CENTRALINA
GESTISCE FINO A 16 ZONE, REGOLANDO IL MOVIMENTO DELLE
SERRANDE, DELLE BOCCHETTE, DEL BY PASS ELETTRONICO (SE PRESENTE) E
COMUNICANDO CON IL
MODULO RELÈ PER IMPIANTI RADIANTI E FAN COIL.
LA CENTRALINA POLARIS 3X PUÒ GESTIRE IN MODO INTELLIGENTE L'UNITÀ
CANALIZZATA TRAMITE IL PROTOCOLLO INTEGRATO*, NELLE SEGUENTI FUNZIONI:
• ON / OFF DELL'UNITÀ CANALIZZATA
•MODALITÀ DI FUNZIONAMENTO: CALDO - FREDDO - VENTILAZIONE -
DEUMIDIFICAZIONE
• SET POINT IN CALDO E IN FREDDO
• GESTIONE DELLA VELOCITÀ DEL VENTILATORE
*ATTENZIONE:
• ACCERTARSI CHE LA MACCHINA CANALIZZATA PREVEDA IL RICEVITORE AD
INFRAROSSI, FORNITO DI SERIE O COME ACCESSORIO.
• ACCERTARSI CHE IL PROTOCOLLO DELLA VOSTRA UNITÀ CANALIZZATA SIA
PRESENTE IN CENTRALINA
CONTATTO PULITO ON / OFF
SE NON SI DISPONE DEL RICEVITORE A INFRAROSSI O NON È PRESENTE IN
CENTRALINA IL PROTOCOLLO DI COMUNICAZIONE DESIDERATO, UTILIZZARE IL
CONTATTO ON / OFF
(VERIFICARE CON IL COSTRUTTORE DELL'UNITÀ CANALIZZATA
LA NECESSITÀ DI UTILIZZARE UN'INTERFACCIA ADEGUATA PER IL CONTROLLO DELLA
STESSA). TECNOSYSTEMI CONSIGLIA SEMPRE L'INSTALLAZIONE DEL BY PASS
(ANCHE MECCANICO), PER RISOLVERE IL PROBLEMA DI SOVRAPRESSIONI DOVUTE
ALLA CHIUSURA PARZIALE DELLE SERRANDE O IN FASE DI POST-VENTILAZIONE. CON
L'AUSILIO DEL CONTATTO FINESTRA, POTRETE CHIUDERE LE SERRANDE DI ZONA
EVITANDO SPRECHI INUTILI.
PER
L'UTILIZZO DELL'APP PROAIR MULTI
ZONE
• FUNZIONE BOOTLOADER CHE PERMETTE
L'AGGIORNAMENTO FIRMWARE DELLA
CENTRALINA TRAMITE APP
• CONTROLLO DEL CONTATTO FINESTRA
OUT1 - 16 ZONE PER BOCCHETTE
E SERRANDE MOTORIZZATE
OUT2 - PER LA GESTIONE DEL
MODULO RELÈ PER EV E FANCOIL
OLTRE 30 PROTOCOLLI
INTEGRATI (VEDERE PAG. 21)
MADE IN ITALY
APP PROAIR
MULTI-ZONE CONTROL
SYSTEM
A PARTIRE DA MAGGIO 2021, SARANNO DISPONIBILI LE
SEGUENTI FUNZIONI:
• CONTROLLO DELLA DEUMIDIFICAZIONE IN FUNZIONE
RAFFRESCAMENTO A PAVIMENTO
• APPLICAZIONE DEL MODULO CONTATTO FINESTRA (VD.
DISPONIBILE SU:
PAG.25)
proAIR
multi-zone
proAIR
25.0° 23°
20.0° 22°
20.0° 22°
20.0° 22°
20.0° 22°
wi-fi
proAIR
CASA TREVISO
Multi-zone
Control System
CUCINA
SOGGIORNO
SALA DA PRANZO
CAMERA FEDERICA
CAMERAVALENTINA
17
