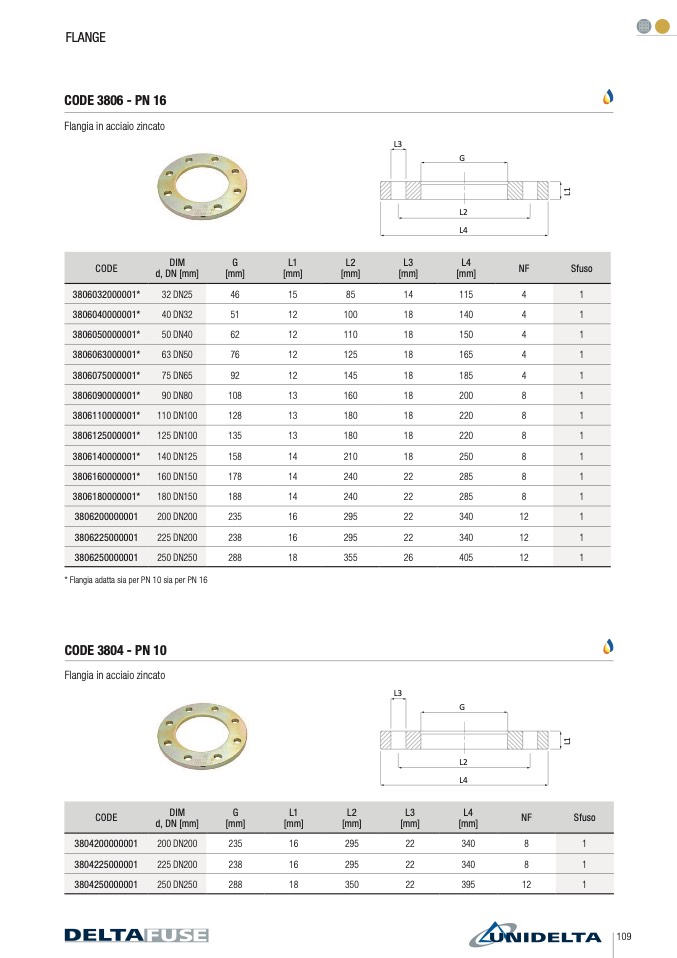

FLANGE

CODE 3806 - PN 16

Flangia in acciaio zincato

* Flangia adatta sia per PN 10 sia per PN 16

CODE 3804 - PN 10

Flangia in acciaio zincato

L3

G

L3

G

109

L4

L2

CODE

DIM

d, DN [mm]

G

[mm]

L1

[mm]

L2

[mm]

L3

[mm]

L4

[mm]

NF

Sfuso

3806032000001*

32 DN25

46

15

85

14

115

4

1

3806040000001*

40 DN32

51

12

100

18

140

4

1

3806050000001*

50 DN40

62

12

110

18

150

4

1

3806063000001*

63 DN50

76

12

125

18

165

4

1

3806075000001*

75 DN65

92

12

145

18

185

4

1

3806090000001*

90 DN80

108

13

160

18

200

8

1

3806110000001*

110 DN100

128

13

180

18

220

8

1

3806125000001*

125 DN100

135

13

180

18

220

8

1

3806140000001*

140 DN125

158

14

210

18

250

8

1

3806160000001*

160 DN150

178

14

240

22

285

8

1

3806180000001*

180 DN150

188

14

240

22

285

8

1

3806200000001

200 DN200

235

16

295

22

340

12

1

3806225000001

225 DN200

238

16

295

22

340

12

1

3806250000001

250 DN250

288

18

355

26

405

12

1

L4

L2

L

1

L

1

CODE

DIM

d, DN [mm]

G

[mm]

L1

[mm]

L2

[mm]

L3

[mm]

L4

[mm]

NF

Sfuso

3804200000001

200 DN200

235

16

295

22

340

8

1

3804225000001

225 DN200

238

16

295

22

340

8

1

3804250000001

250 DN250

288

18

350

22

395

12

1
