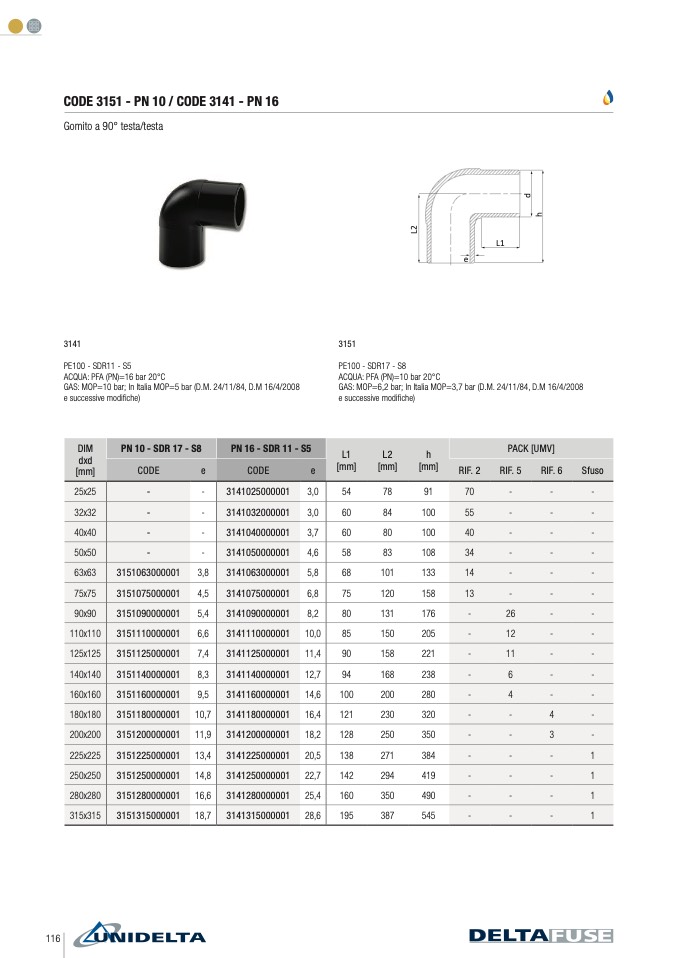

116

CODE 3151 - PN 10 / CODE 3141 - PN 16

Gomito a 90° testa/testa

3141

PE100 - SDR11 - S5

ACQUA: PFA (PN)=16 bar 20°C

GAS: MOP=10 bar; In Italia MOP=5 bar (D.M. 24/11/84, D.M 16/4/2008

e successive modifiche)

3151

PE100 - SDR17 - S8

ACQUA: PFA (PN)=10 bar 20°C

GAS: MOP=6,2 bar; In Italia MOP=3,7 bar (D.M. 24/11/84, D.M 16/4/2008

e successive modifiche)

L1

e

L

2

d

h

DIM

dxd

[mm]

PN 10 - SDR 17 - S8

PN 16 - SDR 11 - S5

L1

[mm]

L2

[mm]

h

[mm]

PACK [UMV]

CODE

e

CODE

e

RIF. 2

RIF. 5

RIF. 6

Sfuso

25x25

-

-

3141025000001

3,0

54

78

91

70

-

-

-

32x32

-

-

3141032000001

3,0

60

84

100

55

-

-

-

40x40

-

-

3141040000001

3,7

60

80

100

40

-

-

-

50x50

-

-

3141050000001

4,6

58

83

108

34

-

-

-

63x63

3151063000001

3,8

3141063000001

5,8

68

101

133

14

-

-

-

75x75

3151075000001

4,5

3141075000001

6,8

75

120

158

13

-

-

-

90x90

3151090000001

5,4

3141090000001

8,2

80

131

176

-

26

-

-

110x110

3151110000001

6,6

3141110000001

10,0

85

150

205

-

12

-

-

125x125

3151125000001

7,4

3141125000001

11,4

90

158

221

-

11

-

-

140x140

3151140000001

8,3

3141140000001

12,7

94

168

238

-

6

-

-

160x160

3151160000001

9,5

3141160000001

14,6

100

200

280

-

4

-

-

180x180

3151180000001

10,7

3141180000001

16,4

121

230

320

-

-

4

-

200x200

3151200000001

11,9

3141200000001

18,2

128

250

350

-

-

3

-

225x225

3151225000001

13,4

3141225000001

20,5

138

271

384

-

-

-

1

250x250

3151250000001

14,8

3141250000001

22,7

142

294

419

-

-

-

1

280x280

3151280000001

16,6

3141280000001

25,4

160

350

490

-

-

-

1

315x315

3151315000001

18,7

3141315000001

28,6

195

387

545

-

-

-

1
