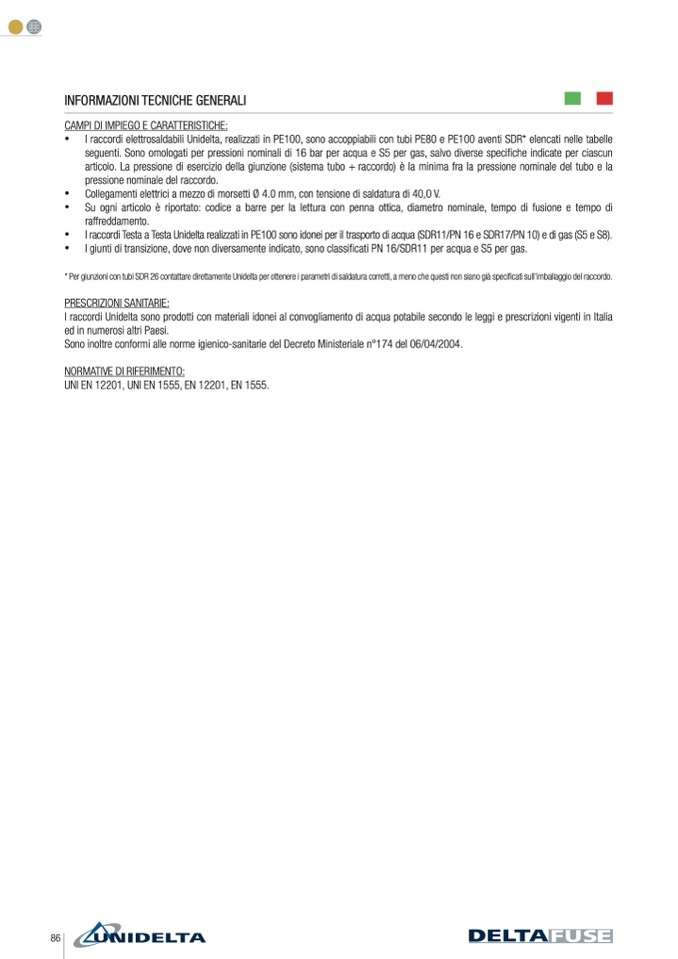

INFORMAZIONI TECNICHE GENERALI

CAMPI DI IMPIEGO E CARATTERISTICHE:

•

I raccordi elettrosaldabili Unidelta, realizzati in PE100, sono accoppiabili con tubi PE80 e PE100 aventi SDR* elencati nelle tabelle

seguenti. Sono omologati per pressioni nominali di 16 bar per acqua e S5 per gas, salvo diverse specifiche indicate per ciascun

articolo. La pressione di esercizio della giunzione (sistema tubo + raccordo) è la minima fra la pressione nominale del tubo e la

pressione nominale del raccordo.

•

Collegamenti elettrici a mezzo di morsetti Ø 4.0 mm, con tensione di saldatura di 40,0 V.

•

Su ogni articolo è riportato: codice a barre per la lettura con penna ottica, diametro nominale, tempo di fusione e tempo di

raffreddamento.

•

I raccordi Testa a Testa Unidelta realizzati in PE100 sono idonei per il trasporto di acqua (SDR11/PN 16 e SDR17/PN 10) e di gas (S5 e S8).

•

I giunti di transizione, dove non diversamente indicato, sono classificati PN 16/SDR11 per acqua e S5 per gas.

* Per giunzioni con tubi SDR 26 contattare direttamente Unidelta per ottenere i parametri di saldatura corretti, a meno che questi non siano già specificati sull’imballaggio del raccordo.

PRESCRIZIONI SANITARIE:

I raccordi Unidelta sono prodotti con materiali idonei al convogliamento di acqua potabile secondo le leggi e prescrizioni vigenti in Italia

ed in numerosi altri Paesi.

Sono inoltre conformi alle norme igienico-sanitarie del Decreto Ministeriale n°174 del 06/04/2004.

NORMATIVE DI RIFERIMENTO:

UNI EN 12201, UNI EN 1555, EN 12201, EN 1555.
