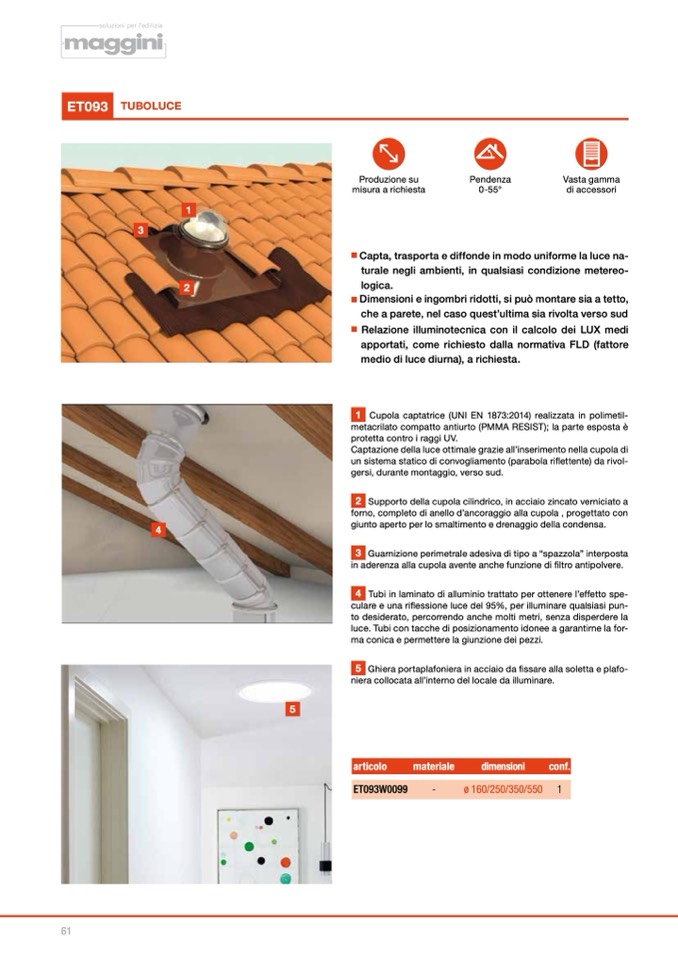

ET093

TUBOLUCE

1

3

2

Produzione su

misura a richiesta

Pendenza

0-55°

Vasta gamma

di accessori

4

Capta, trasporta e diffonde in modo uniforme la luce na-

turale negli ambienti, in qualsiasi condizione metereo-

logica.

Dimensioni e ingombri ridotti, si può montare sia a tetto,

che a parete, nel caso quest’ultima sia rivolta verso sud

Relazione illuminotecnica con il calcolo dei LUX medi

apportati, come richiesto dalla normativa FLD (fattore

medio di luce diurna), a richiesta.

1 Cupola captatrice (UNI EN 1873:2014) realizzata in polimetil-

metacrilato compatto antiurto (PMMA RESIST); la parte esposta è

protetta contro i raggi UV.

Captazione della luce ottimale grazie all’inserimento nella cupola di

un sistema statico di convogliamento (parabola riflettente) da rivol-

gersi, durante montaggio, verso sud.

2 Supporto della cupola cilindrico, in acciaio zincato verniciato a

forno, completo di anello d’ancoraggio alla cupola , progettato con

giunto aperto per lo smaltimento e drenaggio della condensa.

3 Guarnizione perimetrale adesiva di tipo a “spazzola” interposta

in aderenza alla cupola avente anche funzione di filtro antipolvere.

4 Tubi in laminato di alluminio trattato per ottenere l’effetto spe-

culare e una riflessione luce del 95%, per illuminare qualsiasi pun-

to desiderato, percorrendo anche molti metri, senza disperdere la

luce. Tubi con tacche di posizionamento idonee a garantirne la for-

ma conica e permettere la giunzione dei pezzi.

5 Ghiera portaplafoniera in acciaio da fissare alla soletta e plafo-

niera collocata all’interno del locale da illuminare.

5

articolo

materiale

dimensioni

conf.

ET093W0099

-

ø 160/250/350/550

1

61
