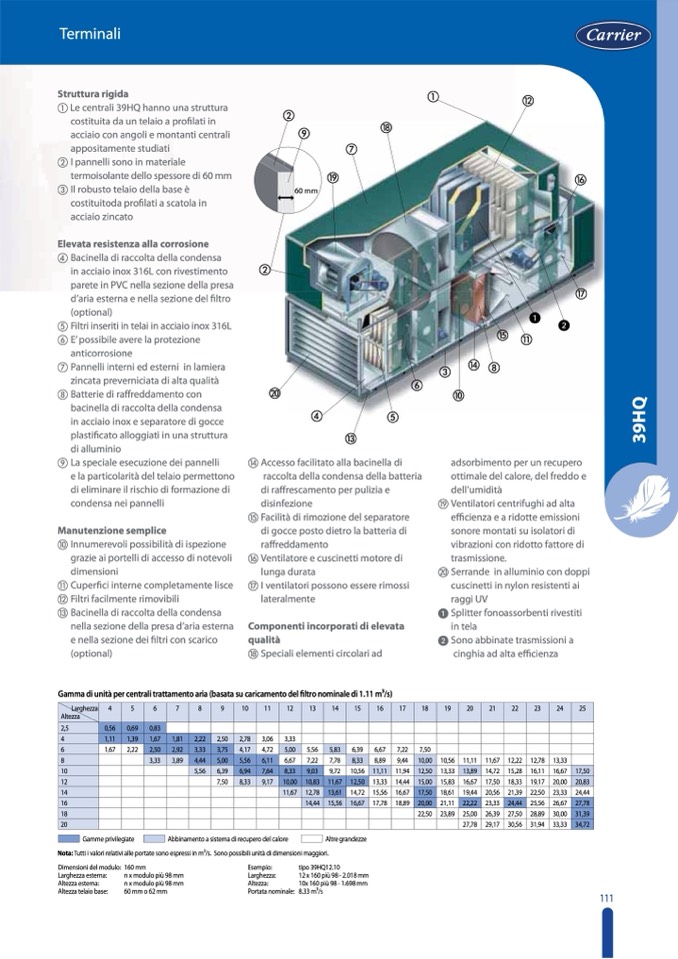

Terminali

Struttura rigida

�� Le centrali 39HQ hanno una struttura

costituita da un telaio a profilati in

acciaio con angoli e montanti centrali

appositamente studiati

�� I pannelli sono in materiale

termoisolante dello spessore di 60 mm

�� Il robusto telaio della base è

costituitoda profilati a scatola in

acciaio zincato

Elevata resistenza alla corrosione

��

��

��

��

��

��

��

60 mm

��

��

�� Bacinella di raccolta della condensa

in acciaio inox 316L con rivestimento

parete in PVC nella sezione della presa

d’aria esterna e nella sezione del filtro

(optional)

�� Filtri inseriti in telai in acciaio inox 316L

�� E’ possibile avere la protezione

anticorrosione

�� Pannelli interni ed esterni in lamiera

zincata preverniciata di alta qualità

�� Batterie di raffreddamento con

bacinella di raccolta della condensa

in acciaio inox e separatore di gocce

plastificato alloggiati in una struttura

di alluminio

�� La speciale esecuzione dei pannelli

e la particolarità del telaio permettono

di eliminare il rischio di formazione di

condensa nei pannelli

Manutenzione semplice

�� Innumerevoli possibilità di ispezione

grazie ai portelli di accesso di notevoli

dimensioni

�� Cuperfici interne completamente lisce

�� Filtri facilmente rimovibili

�� Bacinella di raccolta della condensa

nella sezione della presa d’aria esterna

e nella sezione dei filtri con scarico

(optional)

��

��

�

�

��

�

�

�

�

��

��

��

��

��

��

��

�

�

��

�

�

��

��

Accesso facilitato alla bacinella di

raccolta della condensa della batteria

di raffrescamento per pulizia e

disinfezione

Facilità di rimozione del separatore

di gocce posto dietro la batteria di

raffreddamento

Ventilatore e cuscinetti motore di

lunga durata

I ventilatori possono essere rimossi

lateralmente

Gamma di unità per centrali trattamento aria (basata su caricamento del filtro nominale di 1.11 m3/s)

Gamme privilegiate

Abbinamento a sistema di recupero del calore

Altre grandezze

Nota:Tuttiivalorirelativialleportatesonoespressiinm3/s. Sonopossibiliunitàdidimensionimaggiori.

Componenti incorporati di elevata

qualità

��

�� Speciali elementi circolari ad

��

��

��

adsorbimento per un recupero

ottimale del calore, del freddo e

dell’umidità

Ventilatori centrifughi ad alta

efficienza e a ridotte emissioni

sonore montati su isolatori di

vibrazioni con ridotto fattore di

trasmissione.

Serrande in alluminio con doppi

cuscinetti in nylon resistenti ai

raggi UV

Splitter fonoassorbenti rivestiti

in tela

Sono abbinate trasmissioni a

cinghia ad alta efficienza

Larghezza

Altezza

4 5

6 7 8 9

10 11 12

13 14 15 16

17 18

19 20 21

22 23

24 25

2,5

0,56 0,69

0,83

4

1,11 1,39

1,67 1,81 2,22 2,50

2,78 3,06 3,33

6

1,67 2,22

2,50 2,92 3,33 3,75

4,17 4,72 5,00

5,56 5,83 6,39 6,67

7,22 7,50

8

3,33

3,89 4,44 5,00

5,56

6,11 6,67

7,22

7,78 8,33 8,89

9,44

10,00

10,56

11,11 11,67

12,22

12,78

13,33

10 5,56 6,39

6,94 7,64 8,33

9,03 9,72 10,56 11,11

11,94 12,50

13,33 13,89 14,72

15,28 16,11

16,67 17,50

12 7,50

8,33 9,17 10,00

10,83 11,67 12,50 13,33

14,44 15,00

15,83 16,67 17,50

18,33 19,17

20,00 20,83

14 11,67

12,78 13,61 14,72 15,56

16,67 17,50

18,61 19,44 20,56

21,39 22,50

23,33 24,44

16

14,44 15,56 16,67 17,78

18,89 20,00

21,11 22,22 23,33

24,44 25,56

26,67 27,78

18 22,50

23,89 25,00 26,39

27,50 28,89

30,00 31,39

20 27,78 29,17

30,56 31,94

33,33 34,72

Dimensionidelmodulo: 160mm

Esempio:

Larghezza:

Altezza:

Portata nominale:

tipo39HQ12.10

12 x 160 più 98 - 2.018 mm

10x 160 più 98 - 1.698 mm

8.33 m3/s

Larghezza esterna:

Altezza esterna:

Altezza telaio base:

n x modulo più 98 mm

n x modulo più 98 mm

60 mm o 62 mm
