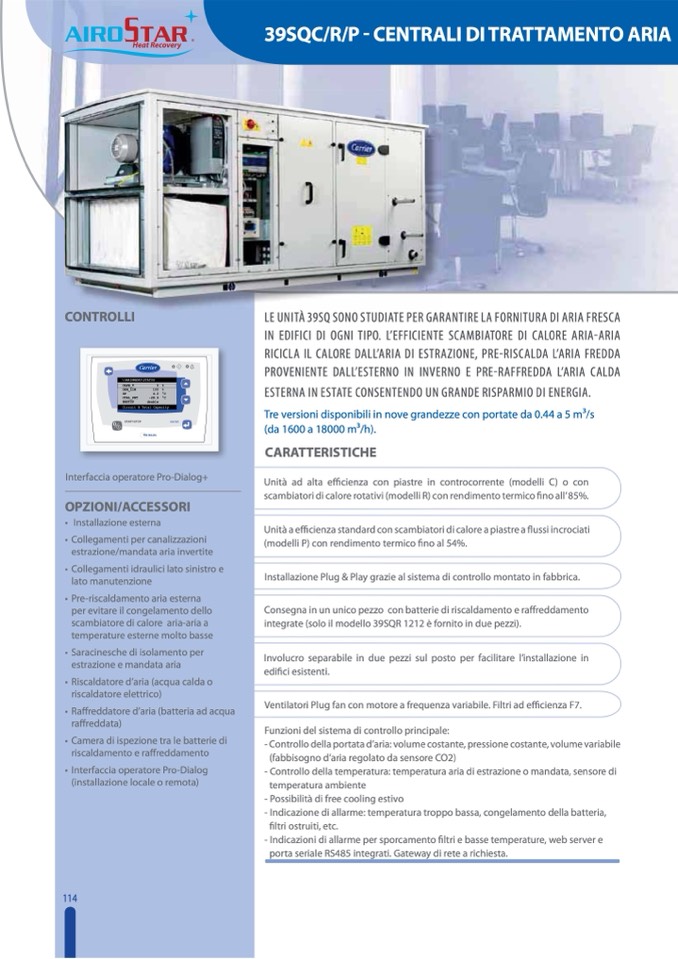

39SQC/R/P - CENTRALI DI TRATTAMENTO ARIA

LE UNIT

ESTERNA IN ESTATE CONSENTENDO UN GRANDE RISPARMIO DI ENERGIA.

Tre versioni disponibili in nove grandezze con portate da 0.44 a 5 m3/s

(da 1600 a 18000 m3/h).

CARATTERISTICHE

Unità ad alta efficienza con piastre in controcorrente (modelli C) o con

scambiatori di calore rotativi (modelli R) con rendimento termico fino all’ 85%.

Unità a efficienza standard con scambiatori di calore a piastre a flussi incrociati

(modelli P) con rendimento termico fino al 54%.

Installazione Plug & Play grazie al sistema di controllo montato in fabbrica.

Consegna in un unico pezzo con batterie di riscaldamento e raffreddamento

integrate (solo il modello 39SQR 1212 è fornito in due pezzi).

Involucro separabile in due pezzi sul posto per facilitare l’installazione in

edifici esistenti.

Ventilatori Plug fan con motore a frequenza variabile. Filtri ad efficienza F7.

Funzioni del sistema di controllo principale:

- Controllo della portata d’aria: volume costante, pressione costante, volume variabile

(fabbisogno d’aria regolato da sensore CO2)

- Controllo della temperatura: temperatura aria di estrazione o mandata, sensore di

temperatura ambiente

- Possibilità di free cooling estivo

- Indicazione di allarme: temperatura troppo bassa, congelamento della batteria,

filtri ostruiti, etc.

- Indicazioni di allarme per sporcamento filtri e basse temperature, web server e

porta seriale RS485 integrati. Gateway di rete a richiesta.

À

À 39SQ SONO STUDIATE PER GARANTIRE LA FORNITURA DI ARIA FRESCA

IN EDIFICI DI OGNI TIPO. L’EFFICIENTE SCAMBIATORE DI CALORE ARIA-ARIA

RICICLA IL CALORE DALL’ARIA DI ESTRAZIONE, PRE-RISCALDA L’ARIA FREDDA

PROVENIENTE DALL’ESTERNO IN INVERNO E PRE-RAFFREDDA L’ARIA CALDA

CONTROLLI

Interfaccia operatore Pro-Dialog+

OPZIONI/ACCESSORI

• Installazione esterna

• Collegamenti per canalizzazioni

estrazione/mandata aria invertite

• Collegamenti idraulici lato sinistro e

lato manutenzione

• Pre-riscaldamento aria esterna

per evitare il congelamento dello

scambiatore di calore aria-aria a

temperature esterne molto basse

• Saracinesche di isolamento per

estrazione e mandata aria

• Riscaldatore d’aria (acqua calda o

riscaldatore elettrico)

• Raffreddatore d’aria (batteria ad acqua

raffreddata)

• Camera di ispezione tra le batterie di

riscaldamento e raffreddamento

• Interfaccia operatore Pro-Dialog

(installazione locale o remota)

ccH6DIH@IVcTU6UVT

&$3%B7��

'(0B/,0��

63��

&75/B317��

(06723��

8v…pˆv‡070U‚‡hy08hƒhpv‡’

START/STOP

ENTER

���� ��

�������� ��

�������� ��&

������������ ��&

GVDEOH

PRO-DIALOG+
