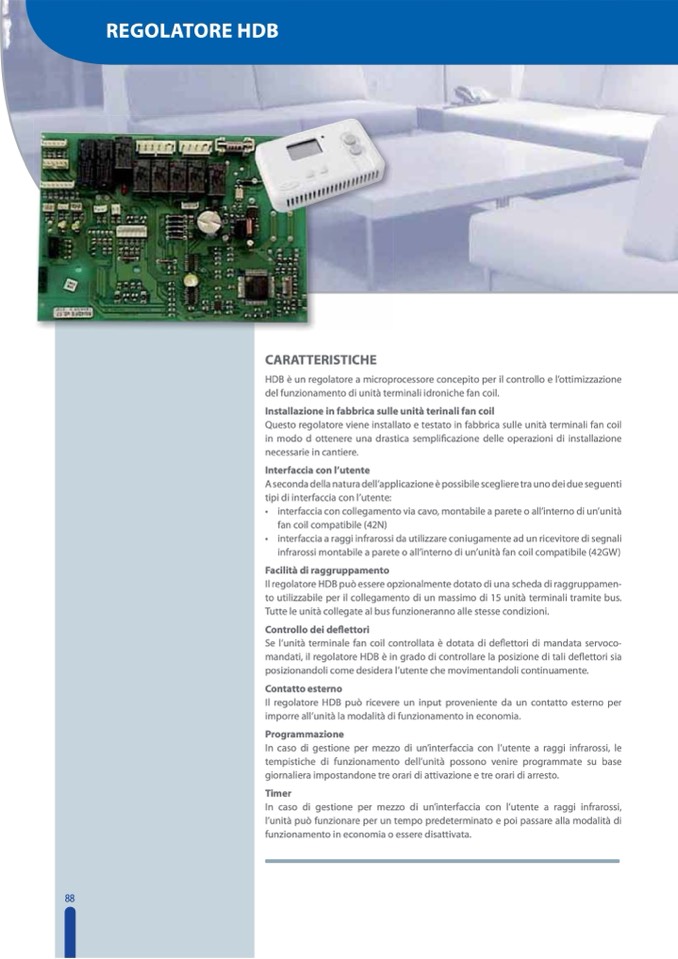

REGOLATORE HDB
CARATTERISTICHE
HDB è un regolatore a microprocessore concepito per il controllo e l’ottimizzazione
del funzionamento di unità terminali idroniche fan coil.
Installazione in fabbrica sulle unità terinali fan coil
Questo regolatore viene installato e testato in fabbrica sulle unità terminali fan coil
in modo d ottenere una drastica semplificazione delle operazioni di installazione
necessarie in cantiere.
Interfaccia con l’utente
A seconda della natura dell’applicazione è possibile scegliere tra uno dei due seguenti
tipi di interfaccia con l’utente:
• interfaccia con collegamento via cavo, montabile a parete o all’interno di un’unità
fan coil compatibile (42N)
• interfaccia a raggi infrarossi da utilizzare coniugamente ad un ricevitore di segnali
infrarossi montabile a parete o all’interno di un’unità fan coil compatibile (42GW)
Facilità di raggruppamento
Il regolatore HDB può essere opzionalmente dotato di una scheda di raggruppamen-
to utilizzabile per il collegamento di un massimo di 15 unità terminali tramite bus.
Tutte le unità collegate al bus funzioneranno alle stesse condizioni.
Controllo dei deflettori
Se l’unità terminale fan coil controllata è dotata di deflettori di mandata servoco-
mandati, il regolatore HDB è in grado di controllare la posizione di tali deflettori sia
posizionandoli come desidera l’utente che movimentandoli continuamente.
Contatto esterno
Il regolatore HDB può ricevere un input proveniente da un contatto esterno per
imporre all’unità la modalità di funzionamento in economia.
Programmazione
In caso di gestione per mezzo di un’interfaccia con l’utente a raggi infrarossi, le
tempistiche di funzionamento dell’unità possono venire programmate su base
giornaliera impostandone tre orari di attivazione e tre orari di arresto.
Timer
In caso di gestione per mezzo di un’interfaccia con l’utente a raggi infrarossi,
l’unità può funzionare per un tempo predeterminato e poi passare alla modalità di
funzionamento in economia o essere disattivata.
