Carrier - 2011

Nuove caratteristiche per il 2011

• Il Touch Pilot System Manager è ora in grado di gestire otto unità di

trattamento dell’aria esterna.

• Le unità di trattamento dell’aria (39SQ) fornite da Carrier sono do-

tate di controller CCN, sono completamente integrate nel sistema

e gestite dall’ Aquasmart System Manager. Ogni impianto di trat-

tamento dell’ aria esterna può essere associato a ventilconvettori

e/o zone specifiche per una gestione ottimale delle zone occupate

dell’edificio, con efficace controllo e riduzione dell’uso di energia.

Possibilità di messa a punto e gestione delle singole programmazio-

ni per ognuno e per tutti gli impianti di trattamento aria.

• L’Aquasmart System Manager fornisce informazioni sull’edificio che

consentono un controllo preciso e dinamico della funzione raffred-

damento notturno libero dell’unità 39SQ al fine di ridurre ulterior-

mente il consumo di energia nell’edificio.

• In caso di unità di trattamento aria non fornite da Carrier, l’integra-

zione si limiterà al controllo mediante uscita digitale per l’unità di

trattamento aria esterna principale.

• Il Touch Pilot System Manager offre due possibilità di collegamento

a un sistema di gestione esterno all’edificio se il sistema è dotato di

segnale d’allarme. La prima possibilità prevede l’utilizzo di una delle

uscite digitali per fornire un segnale esterno che deve essere aggan-

ciato dal dispositivo di integrazione dell’edificio, mentre la seconda

offre agli utilizzatori del sistema di gestione dell’edificio Comfort-

View la possibilità di accedere e leggere un punto di allarme. Speci-

fici messaggi d’allarme saranno quindi disponibili attraverso l’inter-

faccia del System Manager.

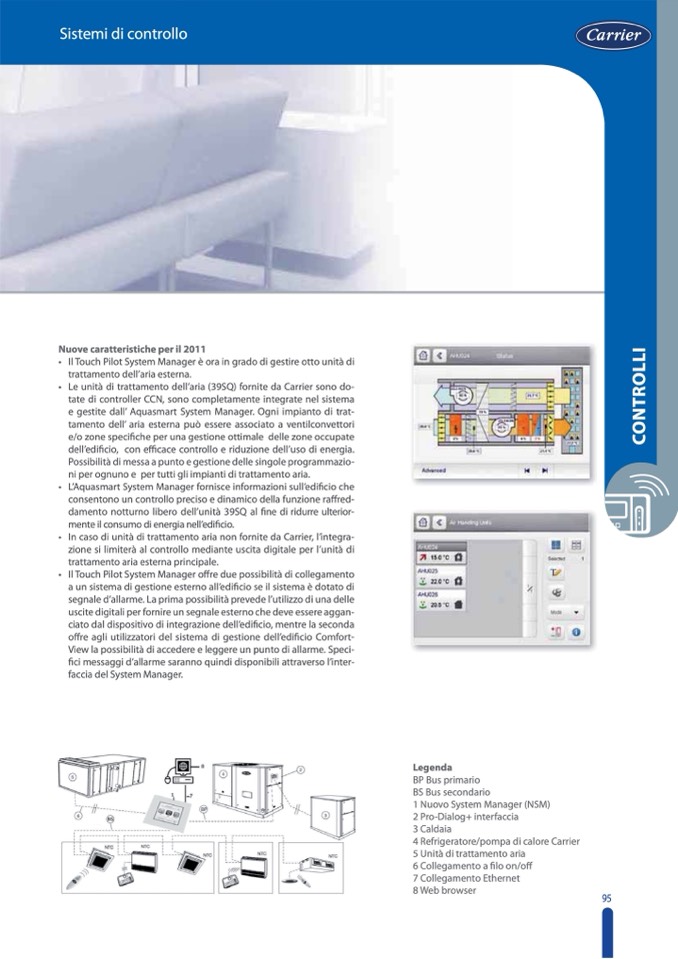

Legenda

BP Bus primario

BS Bus secondario

1 Nuovo System Manager (NSM)

2 Pro-Dialog+ interfaccia

3 Caldaia

4 Refrigeratore/pompa di calore Carrier

5 Unità di trattamento aria

6 Collegamento a filo on/off

7 Collegamento Ethernet

8 Web browser
