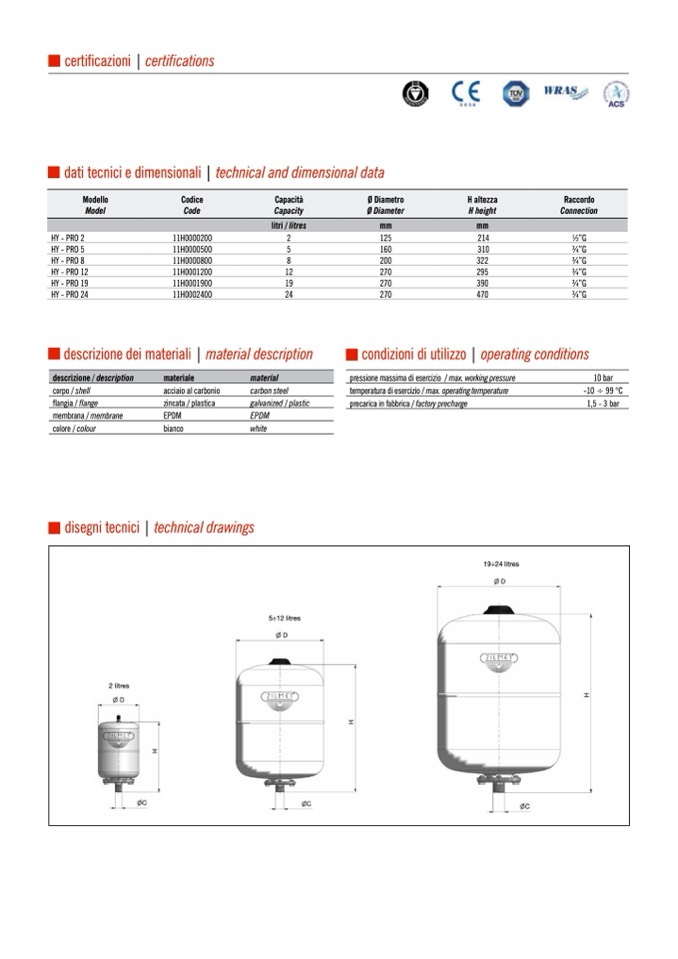

certificazioni | certifications

dati tecnici e dimensionali | technical and dimensional data

Modello

Model

Codice

Code

Capacità

Capacity

Ø Diametro

Ø Diameter

H altezza

H height

Raccordo

Connection

litri / litres

mm

mm

HY - PRO 2

HY - PRO 5

HY - PRO 8

HY - PRO 12

HY - PRO 19

HY - PRO 24

11H0000200

11H0000500

11H0000800

11H0001200

11H0001900

11H0002400

2

125

5

160

8

200

12

270

19

270

24

270

214

1⁄2”G

310

3⁄4”G

322

3⁄4”G

295

3⁄4”G

390

3⁄4”G

470

3⁄4”G

descrizione dei materiali | material description

condizioni di utilizzo | operating conditions

descrizione / description

materiale

material

corpo / shell

acciaio al carbonio

carbon steel

flangia / flange

zincata / plastica

galvanized / plastic

membrana / membrane

EPDM

EPDM

colore / colour

bianco

white

pressione massima di esercizio / max. working pressure

10 bar

temperatura di esercizio / max. operating temperature

-10 ÷ 99 °C

precarica in fabbrica / factory precharge

1,5 - 3 bar

disegni tecnici | technical drawings

2 litres

5÷12 litres

19÷24 litres
