Esempi di applicazione

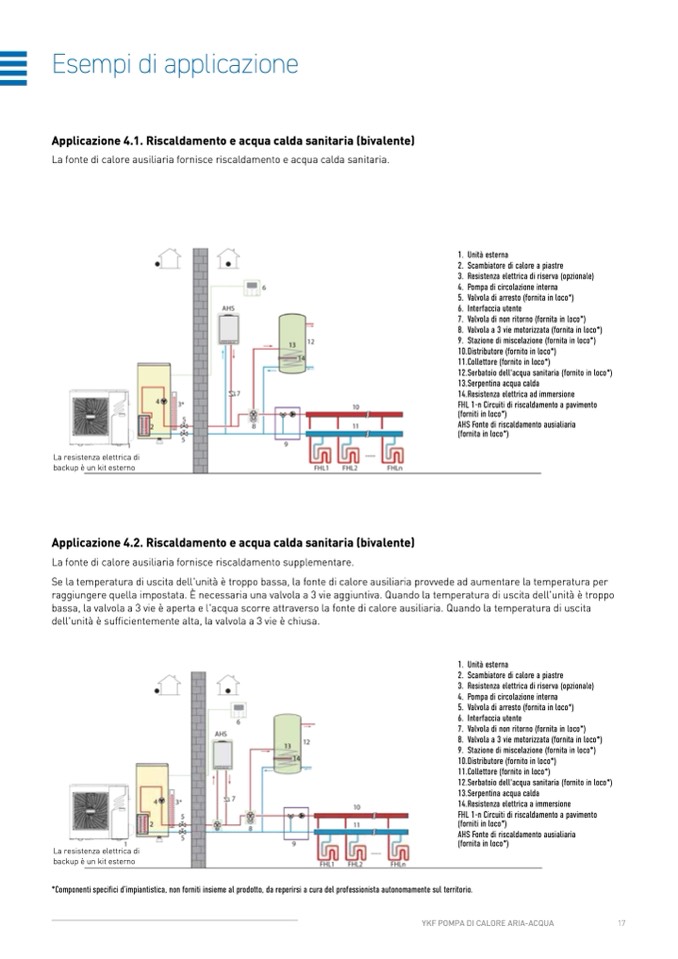

Applicazione 4.1. Riscaldamento e acqua calda sanitaria (bivalente)
La fonte di calore ausiliaria fornisce riscaldamento e acqua calda sanitaria.
La resistenza elettrica di
backup
è un kit esterno
Applicazione 4.2. Riscaldamento e acqua calda sanitaria (bivalente)
La fonte di calore ausiliaria fornisce riscaldamento supplementare.
Se la temperatura di uscita dell'unità
è troppo bassa, la fonte di calore ausiliaria provvede ad aumentare la temperatura per
raggiungere quella impostata.
È necessaria una valvola a 3 vie aggiuntiva. Quando la temperatura di uscita dell'unità
è troppo
bassa, la valvola a 3 vie è aperta e l'acqua scorre attraverso la fonte di calore ausiliaria. Quando la temperatura di uscita
dell'unit
à è sufficientemente alta, la valvola a 3 vie è chiusa.
1. Unit
à esterna
2. Scambiatore di calore a piastre
3. Resistenza elettrica di riserva (opzionale)
4. Pompa di circolazione interna
5. Valvola di arresto (fornita in loco*)
6. Interfaccia utente
7. Valvola di non ritorno (fornita in loco*)
8. Valvola a 3 vie motorizzata (fornita in loco*)
9. Stazione di miscelazione (fornita in loco*)
10.Distributore (fornito in loco*)
11.Collettore (fornito in loco*)
12.Serbatoio dell'acqua sanitaria (fornito in loco*)
13.Serpentina acqua calda
14.Resistenza elettrica ad immersione
FHL 1-n Circuiti di riscaldamento a pavimento
(forniti in loco*)
AHS Fonte di riscaldamento ausialiaria
(fornita in loco*)
La resistenza elettrica di
backup
è un kit esterno
1. Unit
à esterna
2. Scambiatore di calore a piastre
3. Resistenza elettrica di riserva (opzionale)
4. Pompa di circolazione interna
5. Valvola di arresto (fornita in loco*)
6. Interfaccia utente
7. Valvola di non ritorno (fornita in loco*)
8. Valvola a 3 vie motorizzata (fornita in loco*)
9. Stazione di miscelazione (fornita in loco*)
10.Distributore (fornito in loco*)
11.Collettore (fornito in loco*)
12.Serbatoio dell'acqua sanitaria (fornito in loco*)
13.Serpentina acqua calda
14.Resistenza elettrica a immersione
FHL 1-n Circuiti di riscaldamento a pavimento
(forniti in loco*)
AHS Fonte di riscaldamento ausialiaria
(fornita in loco*)
*Componenti speci
fici d’impiantistica, non forniti insieme al prodotto, da reperirsi a cura del professionista autonomamente sul territorio.
