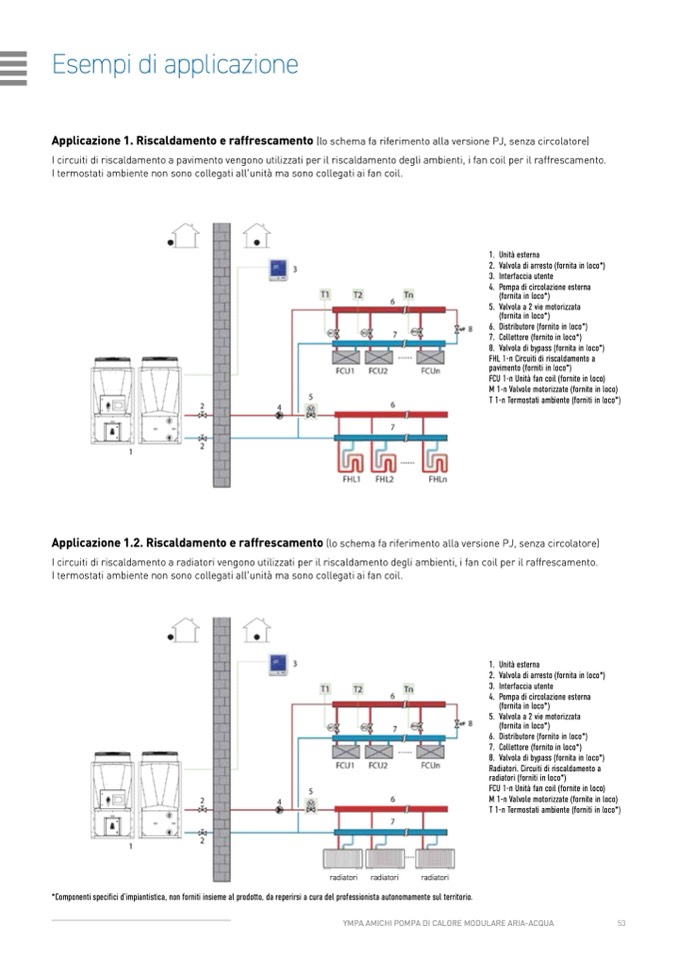

Esempi di applicazione

Applicazione 1. Riscaldamento e raffrescamento (lo schema fa riferimento alla versione PJ, senza circolatore)

I circuiti di riscaldamento a pavimento vengono utilizzati per il riscaldamento degli ambienti, i fan coil per il raffrescamento.

I termostati ambiente non sono collegati all'unità ma sono collegati ai fan coil.

1. Unit

à esterna

2. Valvola di arresto (fornita in loco*)

3. Interfaccia utente

4. Pompa di circolazione esterna

(fornita in loco*)

5. Valvola a 2 vie motorizzata

(fornita in loco*)

6. Distributore (fornito in loco*)

7. Collettore (fornito in loco*)

8. Valvola di bypass (fornita in loco*)

FHL 1-n Circuiti di riscaldamento a

pavimento (forniti in loco*)

FCU 1-n Unit

à fan coil (fornite in loco)

M 1-n Valvole motorizzate (fornite in loco)

T 1-n Termostati ambiente (forniti in loco*)

Applicazione 1.2. Riscaldamento e raffrescamento (lo schema fa riferimento alla versione PJ, senza circolatore)

I circuiti di riscaldamento a radiatori vengono utilizzati per il riscaldamento degli ambienti, i fan coil per il raffrescamento.

I termostati ambiente non sono collegati all'unità ma sono collegati ai fan coil.

*Componenti speci

fici d’impiantistica, non forniti insieme al prodotto, da reperirsi a cura del professionista autonomamente sul territorio.

radiatori

radiatori

radiatori

YMPA AMICHI POMPA DI CALORE MODULARE ARIA-ACQUA

53

1. Unit

à esterna

2. Valvola di arresto (fornita in loco*)

3. Interfaccia utente

4. Pompa di circolazione esterna

(fornita in loco*)

5. Valvola a 2 vie motorizzata

(fornita in loco*)

6. Distributore (fornito in loco*)

7. Collettore (fornito in loco*)

8. Valvola di bypass (fornita in loco*)

Radiatori. Circuiti di riscaldamento a

radiatori (forniti in loco*)

FCU 1-n Unit

à fan coil (fornite in loco)

M 1-n Valvole motorizzate (fornite in loco)

T 1-n Termostati ambiente (forniti in loco*)
