Informazioni e gamma prodotti
TECEdrainline I
DOCCE A FILO PAVIMENTO

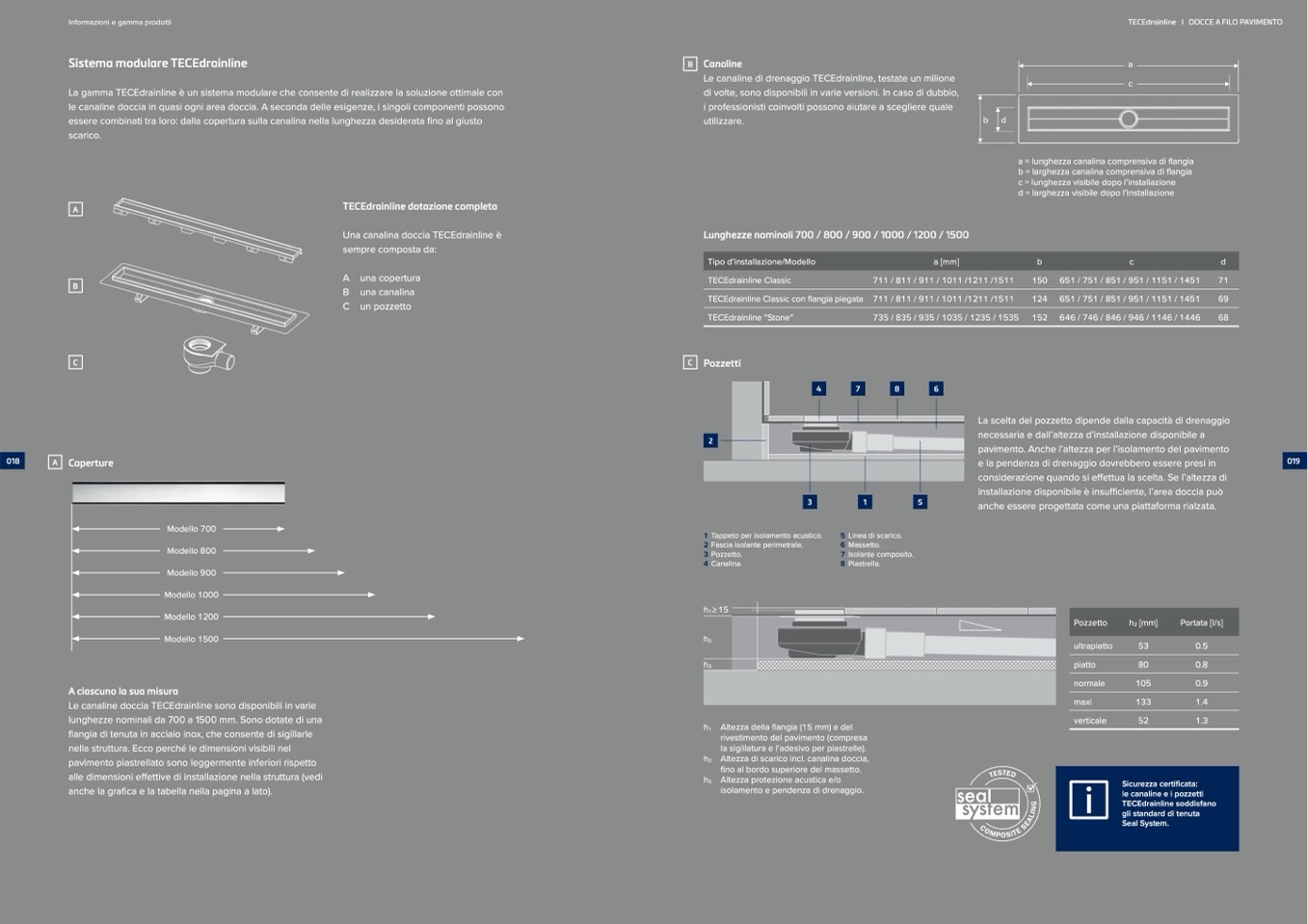

Sistema modulare TECEdrainline
La gamma TECEdrainline è un sistema modulare che consente di realizzare la soluzione ottimale con
le canaline doccia in quasi ogni area doccia. A seconda delle esigenze, i singoli componenti possono
essere combinati tra loro: dalla copertura sulla canalina nella lunghezza desiderata
fino al giusto
scarico.
B
Canaline
Le canaline di drenaggio TECEdrainline, testate un milione
di volte, sono disponibili in varie versioni. In caso di dubbio,
i professionisti coinvolti possono aiutare a scegliere quale
utilizzare.
Lunghezze nominali 700 / 800 / 900 / 1000 / 1200 / 1500
a
c
A
B
C
Coperture
TECEdrainline dotazione completa
Una canalina doccia TECEdrainline è
sempre composta da:
A unacopertura
B unacanalina
C unpozzetto
Tipo d’installazione/Modello
TECEdrainline Classic
TECEdrainline Classic con flangia piegata
TECEdrainline “Stone”
a [mm]
711 / 811 / 911 / 1011 /1211 /1511
711 / 811 / 911 / 1011 /1211 /1511
735 / 835 / 935 / 1035 / 1235 / 1535
b
c
d
150
651 / 751 / 851 / 951 / 1151 / 1451
71
124
651 / 751 / 851 / 951 / 1151 / 1451
69
152
646 / 746 / 846 / 946 / 1146 / 1446
68
Modello 700
Modello 800
Modello 900
Modello 1000
Modello 1200
Modello 1500
1 Tappeto per isolamento acustico.
2 Fascia isolante perimetrale.
3 Pozzetto.
4 Canalina.
h
1
≥ 15
h
2
h
3
5 Linea di scarico.
6 Massetto.
7 Isolante composito.
8 Piastrella.
A ciascuno la sua misura
Le canaline doccia TECEdrainline sono disponibili in varie
lunghezze nominali da 700 a 1500 mm. Sono dotate di una
flangia di tenuta in acciaio inox, che consente di sigillarle
nella struttura. Ecco perché le dimensioni visibili nel
pavimento piastrellato sono leggermente inferiori rispetto
alle dimensioni effettive di installazione nella struttura (vedi
anche la grafica e la tabella nella pagina a lato).
h
1
Altezza della flangia (15 mm) e del
rivestimento del pavimento (compresa
la sigillatura e l’adesivo per piastrelle).
h
2
Altezza di scarico incl. canalina doccia,
fino al bordo superiore del massetto.
h
3
Altezza protezione acustica e/o
isolamento e pendenza di drenaggio.
53
0.5
80
0.8
105
0.9
133
1.4
52
1.3
Sicurezza certificata:
le canaline e i pozzetti
TECEdrainline soddisfano
gli standard di tenuta
Seal System.
C
Pozzetti
2
4
7
8
6
3
1
5
La scelta del pozzetto dipende dalla capacità di drenaggio
necessaria e dall’altezza d’installazione disponibile a
pavimento. Anche l’altezza per l’isolamento del pavimento
e la pendenza di drenaggio dovrebbero essere presi in
019
considerazione quando si effettua la scelta. Se l’altezza di
installazione disponibile è insufficiente, l’area doccia può
anche essere progettata come una piattaforma rialzata.
b
d
a = lunghezza canalina comprensiva di flangia
b = larghezza canalina comprensiva di flangia
c = lunghezza visibile dopo l’installazione
d = larghezza visibile dopo l’installazione
Pozzetto
ultrapiatto
piatto
normale
maxi
verticale
h
2
[mm]
Portata [l/s]
