030
74
98
–
0.52 - 1.35*
031
0.64 - 2.10*

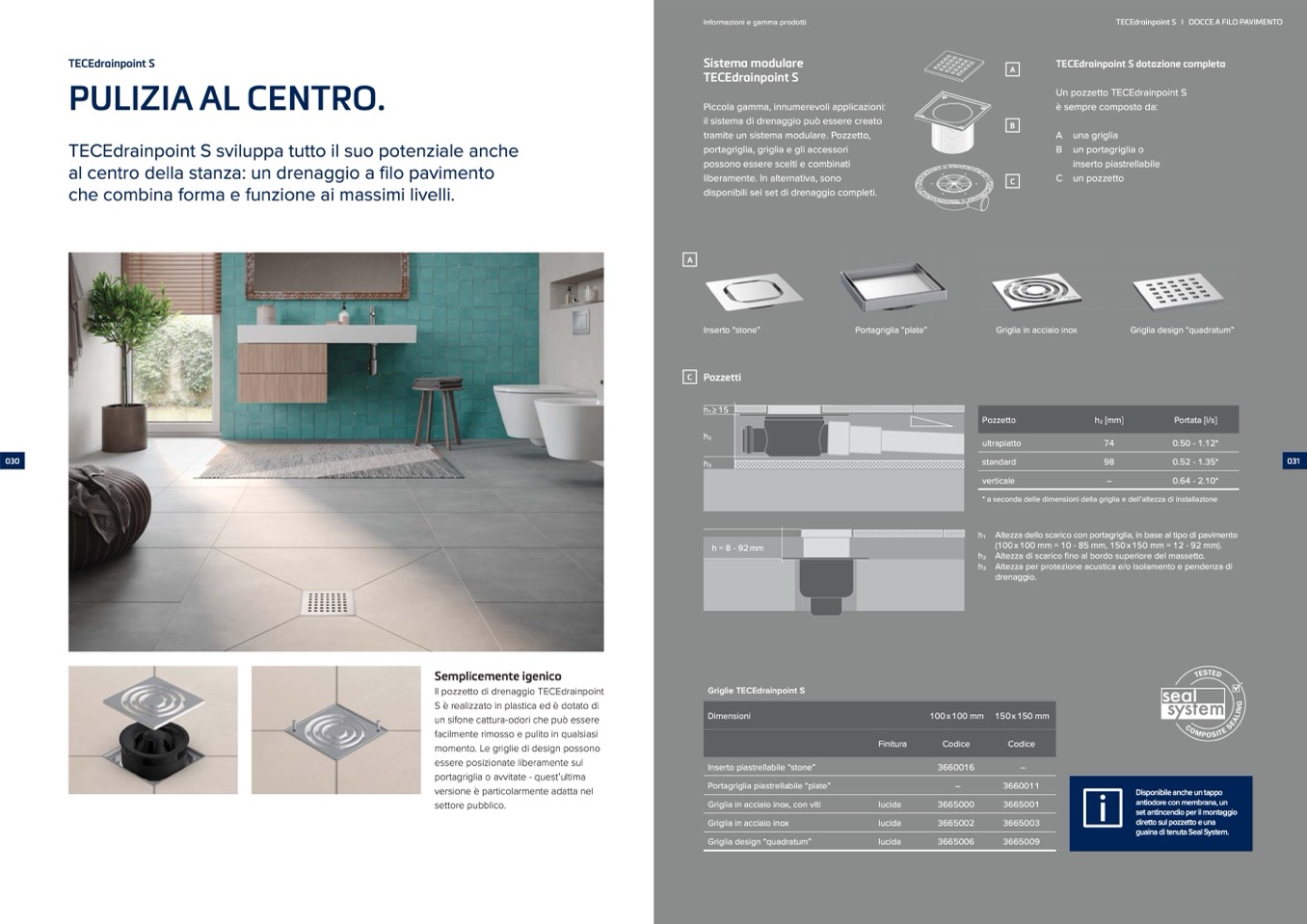

TECEdrainpoint S
PULIZIA AL CENTRO.
TECEdrainpoint S sviluppa tutto il suo potenziale anche
al centro della stanza: un drenaggio a filo pavimento
che combina forma e funzione ai massimi livelli.
Semplicemente igenico
Il pozzetto di drenaggio TECEdrainpoint
S è realizzato in plastica ed è dotato di
un sifone cattura-odori che può essere
facilmente rimosso e pulito in qualsiasi
momento. Le griglie di design possono
essere posizionate liberamente sul
portagriglia o avvitate - quest’ultima
versione è particolarmente adatta nel
settore pubblico.
Sistema modulare
TECEdrainpoint S
Piccola gamma, innumerevoli applicazioni:
il sistema di drenaggio può essere creato
tramite un sistema modulare. Pozzetto,
portagriglia, griglia e gli accessori
possono essere scelti e combinati
liberamente. In alternativa, sono
disponibili sei set di drenaggio completi.
A
C
Pozzetti
h
1
≥ 15
h
2
h
3
h = 8 - 92 mm
A
B
C
TECEdrainpoint S dotazione completa
Un pozzetto TECEdrainpoint S
è sempre composto da:
A unagriglia
B un portagriglia o
inserto piastrellabile
C unpozzetto
Informazioni e gamma prodotti
TECEdrainpoint S I DOCCE A FILO PAVIMENTO
Inserto “stone”
Portagriglia “plate”
Griglia in acciaio inox
Pozzetto
ultrapiatto
standard
verticale
* a seconda delle dimensioni della griglia e dell’altezza di installazione
Griglie TECEdrainpoint S
Dimensioni
Inserto piastrellabile “stone”
Portagriglia piastrellabile “plate”
Griglia in acciaio inox, con viti
Griglia in acciaio inox
Griglia design “quadratum”
Finitura
lucida
lucida
lucida
100 x 100 mm
150 x 150 mm
Codice
Codice
3660016
–
–
3660011
3665000
3665001
3665002
3665003
3665006
3665009
Disponibile anche un tappo
antiodore con membrana, un
set antincendio per il montaggio
diretto sul pozzetto e una
guaina di tenuta Seal System.
h
1
h
2
h
3
Altezza dello scarico con portagriglia, in base al tipo di pavimento
(100 x 100 mm = 10 - 85 mm, 150 x 150 mm = 12 - 92 mm).
Altezza di scarico fino al bordo superiore del massetto.
Altezza per protezione acustica e/o isolamento e pendenza di
drenaggio.
h
2
[mm]
Portata [l/s]
0.50 - 1.12*
Griglia design “quadratum”
