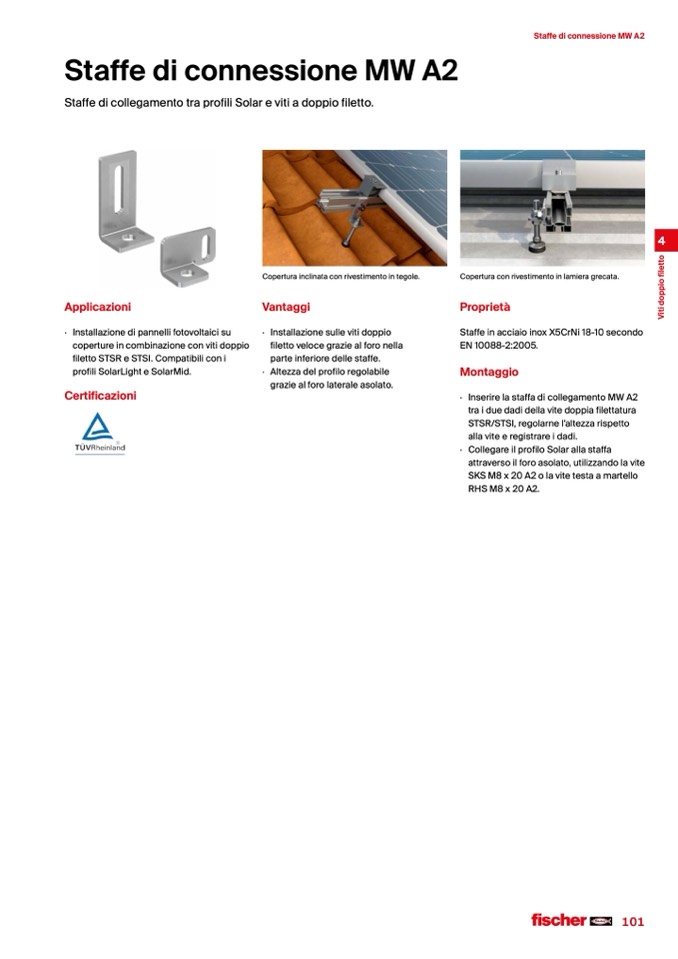

Staffe di connessione MW A2

Staffe di collegamento tra profili Solar e viti a doppio filetto.

Applicazioni

· Installazionedipannellifotovoltaicisu

coperture in combinazione con viti doppio

filetto STSR e STSI. Compatibili con i

profiliSolarLighteSolarMid.

Certificazioni

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Installazionesullevitidoppio

filetto veloce grazie al foro nella

parte inferiore delle staffe.

· Altezzadelprofiloregolabile

graziealforolateraleasolato.

Copertura con rivestimento in lamiera grecata.

Proprietà

StaffeinacciaioinoxX5CrNi18-10secondo

EN 10088-2:2005.

Montaggio

· InserirelastaffadicollegamentoMWA2

tra i due dadi della vite doppia filettatura

STSR/STSI, regolarne l’altezza rispetto

alla vite e registrare i dadi.

· CollegareilprofiloSolarallastaffa

attraverso il foro asolato, utilizzando la vite

SKS M8 x 20 A2 o la vite testa a martello

RHS M8 x 20 A2.

Staffe di connessione MW A2
