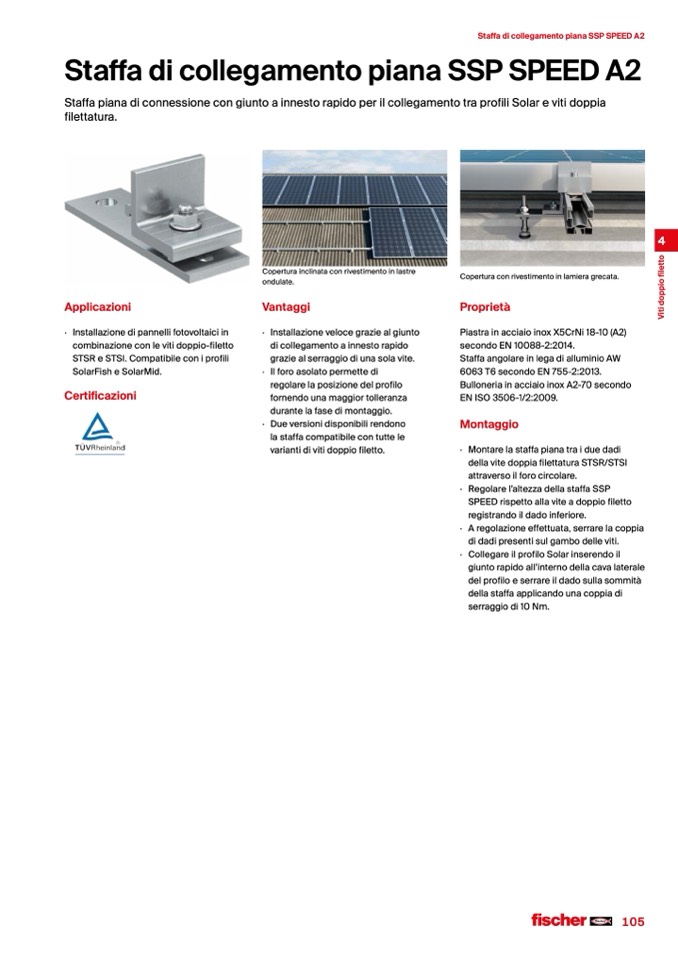

Staffa di collegamento piana SSP SPEED A2
Staffa di collegamento piana SSP SPEED A2
Staffa piana di connessione con giunto a innesto rapido per il collegamento tra profili Solar e viti doppia
filettatura.
Copertura inclinata con rivestimento in lastre
ondulate.
Vantaggi
· Installazionevelocegraziealgiunto
di collegamento a innesto rapido
grazie al serraggio di una sola vite.
· Ilforoasolatopermettedi
regolare la posizione del profilo
fornendo una maggior tolleranza
durante la fase di montaggio.
· Dueversionidisponibilirendono
la staffa compatibile con tutte le
variantidivitidoppiofiletto.
4
Applicazioni
· Installazionedipannellifotovoltaiciin
combinazione con le viti doppio-filetto
STSR e STSI. Compatibile con i profili
SolarFisheSolarMid.
Certificazioni
Copertura con rivestimento in lamiera grecata.
Proprietà
PiastrainacciaioinoxX5CrNi18-10(A2)
secondo EN 10088-2:2014.
Staffa angolare in lega di alluminio AW
6063T6secondoEN755-2:2013.
Bulloneria in acciaio inox A2-70 secondo
EN ISO 3506-1/2:2009.
Montaggio
· Montarelastaffapianatraiduedadi
della vite doppia filettatura STSR/STSI
attraverso il foro circolare.
· Regolarel’altezzadellastaffaSSP
SPEED rispetto alla vite a doppio filetto
registrando il dado inferiore.
· Aregolazioneeffettuata,serrarelacoppia
di dadi presenti sul gambo delle viti.
· CollegareilprofiloSolarinserendoil
giunto rapido all’interno della cava laterale
del profilo e serrare il dado sulla sommità
della staffa applicando una coppia di
serraggio di 10 Nm.
